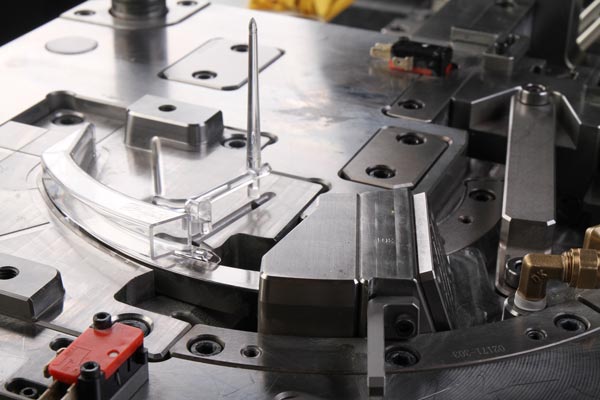

在医疗注塑加工领域，模具的磨损问题一直是制约生产效率和产品质量的关键因素。由于医疗耗材对精度、洁净度和生物相容性的要求极高，模具的微小磨损都可能导致产品缺陷，甚至引发医疗安全问题。本文将从模具磨损的原因出发，结合实际案例与解决方案，探讨如何有效应对医疗注塑模具的磨损问题。
模具在开合模过程中，动模与定模、滑块与滑道等部件之间会产生持续的机械摩擦。例如，在注射器筒体的生产中，模具分型面若因长期摩擦出现磨损，会导致产品边缘出现飞边，不仅影响外观，还可能划伤使用者皮肤。此外，操作人员取件时若使用硬质工具撞击型腔，也会造成模具表面损伤。
高温高压的塑料熔体在填充型腔时，会对模具表面产生冲刷作用。尤其是含有玻璃纤维或矿物填料的增强塑料，其冲刷力更强，长期使用会导致型腔表面粗糙度增加，甚至出现沟槽。例如，在制造输液器滴斗时，若模具型腔因冲刷磨损，会影响产品的透明度和液体流动观察效果。
注塑过程中模具需经历反复的加热与冷却循环，温度剧烈变化会引起模具材料的热胀冷缩。不同部位的膨胀与收缩程度不一致，易产生内应力，导致模具表面出现微裂纹或变形。例如，在制造精密医用导管时，模具温度控制不当可能导致产品尺寸偏差，影响装配精度。
医疗耗材常需接触药物、消毒剂等化学物质，若模具材料选择不当，可能因化学腐蚀导致表面变质或溶胀。例如，某些塑料材质的药瓶模具若未选用耐腐蚀不锈钢，可能因药物反应产生有害物质，危及患者安全。
高耐磨材料：针对高填料塑料，优先选用马氏体不锈钢（如H13、DIN 1.2344），其耐磨性比普通模具钢提高2-3倍。对于透明件模具，推荐使用耐腐蚀的镜面不锈钢（如S136、NAK80），硬度需达到HRC50以上。
表面涂层技术：
氮化处理：在525-575℃下进行气体氮化，可使模具表面硬度达HV1000-1200，形成0.3-0.5mm厚的耐磨层。
DLC涂层：类金刚石涂层硬度达HV2000-3000，摩擦系数低至0.02-0.05，特别适合透明件模具，可使表面粗糙度Ra≤0.05μm，磨损量减少80%。
氮化钛（TiN）涂层：呈金黄色，硬度HV2000，耐高温达500℃，适用于高温注塑场景（如尼龙材料）。
流道系统改良：采用大半径圆弧过渡（R≥2mm）替代直角转弯，减少熔体湍流；浇口设计为渐缩式（如扇形浇口、潜伏式浇口），避免熔体喷射冲击型腔壁。例如，某汽车格栅模具将矩形流道改为梯形流道后，熔体流动阻力降低12%，流道磨损量在5万模次后仅增加0.003mm。
排气系统精细化：在型腔末端开设深度0.02-0.03mm的排气槽，配合透气钢（如瑞典一胜百Corrax）使用，避免困气导致的局部腐蚀磨损；对于深腔件模具，可采用镶拼式结构，在型芯内设置多孔烧结金属排气块。
分段注射工艺：低速填充流道（0.1-0.3m/s）减少冲刷，高速填充型腔（0.5-1.0m/s）缩短滞留时间。通过模流分析（如Moldflow）模拟压力分布，将峰值压力控制在120-140MPa范围内，避免过载磨损。
料温控制：针对易分解材料（如PVC），采用多级温控料筒，前段温度比后段低10-15℃，抑制降解；模具温度通过随形水路设计（如3D打印冷却管道），使型腔表面温度均匀性误差≤2℃，减少因温差导致的局部磨损不均。
压力监测：安装应变式压力传感器于浇口处，实时监测熔体压力波动；使用激光测厚仪对关键尺寸（如型腔深度）进行周期性扫描，精度可达±0.001mm，提前预警磨损趋势。
周期性抛光：透明件模具每生产1万模次，需对型腔进行镜面抛光（使用0.5μm金刚石研磨膏），恢复表面粗糙度；局部补焊与修模：对于磨损严重的型芯/型腔，采用激光熔覆技术（如Stellite合金粉末）进行修复，再通过五轴加工中心精密铣削，精度控制在±0.005mm以内。
清洁与润滑管理：每次停机后，使用纯铜刷配合专用模具清洁剂（如Houghton PD-95）去除残留熔体，避免腐蚀性物质滞留；在导柱、滑块等运动部件涂抹高温润滑脂（如Klüber Topas NB 52），减少摩擦磨损，建议每2000模次补充润滑一次。
某企业生产手机摄像头光学透镜（材料为PMMA，透光率要求≥92%），原模具采用S136钢，未做表面处理，生产5000模次后，型腔表面粗糙度从Ra0.05μm升至Ra0.2μm，导致产品透光率下降至88%，出现明显雾状缺陷。改进措施如下：
模具表面处理：进行离子氮化（渗层深度0.4mm，硬度HV1100）+ DLC涂层（厚度2μm，Ra0.02μm）；
流道优化：将圆形流道改为抛物线形，浇口采用直径0.8mm的点浇口并增加导流锥；
工艺参数调整：注射速度从0.8m/s降至0.5m/s，模具温度从60℃升至80℃以改善熔体流动性。
效果：生产3万模次后，型腔表面粗糙度仅增加至Ra0.08μm，产品透光率稳定在91%以上，磨损导致的精度损失降低90%。
下一篇：没有了
首页
