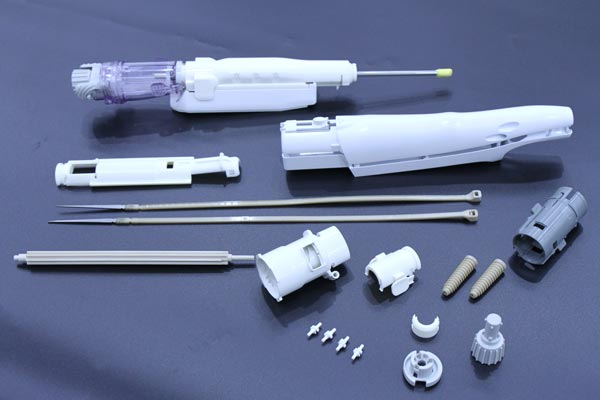

医疗注塑产品直接接触人体或用于临床环境，其模具设计的每一个细节都可能影响产品的安全性、有效性和合规性。与普通注塑模具相比，医疗级模具在材料、精度、洁净度和可追溯性等方面有着严格得多的要求。以下是设计过程中必须重点关注的核心环节。

一、材料选择必须满足生物相容性

模具钢材本身不直接接触产品，但模具表面处理、润滑剂和脱模剂会。设计阶段就要明确：模具型腔表面应选用耐腐蚀、易清洁的钢材，如S136、H13或不锈钢系列。所有与产品接触的辅助材料，包括脱模剂、顶针润滑脂，都必须符合ISO 10993生物相容性标准。这不是事后补充，而是在设计评审阶段就要锁定的硬性约束。

二、尺寸精度与公差控制是生命线

医疗器械的配合精度往往直接关系到功能安全。例如导管的壁厚均匀性、接头的密封配合，公差可能要求控制在正负0.02毫米甚至更 tight。模具设计时必须考虑材料收缩率的波动范围，建议基于实际材料批次数据而非理论值来设定型腔尺寸。同时，模具要具备长期生产中的尺寸稳定性，这意味着模架刚性、冷却均匀性和耐磨设计都不能妥协。

三、表面质量直接决定产品合规性

医疗注塑件对表面粗糙度有明确要求，通常要求Ra不大于0.2微米，部分植入类产品甚至要求镜面抛光。模具型腔的加工工艺、抛光方向和纹理一致性都需要在设计阶段规划清楚。尤其要注意：抛光方向应与脱模方向一致，避免拉伤。任何模具表面的微裂纹或橘皮纹，都会在产品上复现，导致批次性不良。

四、排气设计不能靠经验，要靠计算

医疗产品壁厚往往较薄且结构复杂，困气问题比普通产品更突出。困气会导致烧焦、短射、结合线弱化，这些缺陷在医疗产品中是不可接受的。设计时应利用模流分析软件对每一个困气位置进行排气槽布局，排气槽深度一般控制在0.02至0.05毫米，宽度根据困气区域大小调整。排气方向必须朝向模具外侧，绝不能朝向产品表面。

五、流道与浇口设计优先考虑无痕化

医疗产品外观和功能区域通常不允许有明显的浇口痕迹。设计时应优先考虑热流道系统配合针阀式浇口，实现浇口自动切断且痕迹最小化。对于透明件或外观件，还需考虑浇口位置对产品应力分布的影响，避免在使用区域产生应力集中，导致开裂或性能下降。

六、脱模机构必须可靠且无污染风险

医疗模具的脱模设计要确保产品不变形、不拉伤、不残留。顶针位置应选在产品非功能面或允许有轻微痕迹的区域，顶针数量和分布要经过模流分析验证，防止顶白或顶穿。更关键的是，顶针孔的密封设计要防止润滑脂渗入产品内部，这在与药液或血液接触的产品中是绝对禁止的。

七、冷却系统决定生产效率和产品一致性

医疗产品对热变形敏感，冷却不均匀会导致翘曲、内应力过大。模具冷却水道应尽量贴近型腔表面，水道直径和间距需经过热分析优化。对于高精度医疗件，建议采用随形冷却或隔片式冷却，将型腔表面温差控制在正负2摄氏度以内。

八、模具必须满足可追溯性要求

医疗行业要求全流程可追溯。模具设计时应为每套模具建立唯一编号，型腔、型芯、镶件等关键部件都要有独立标识。模具上应预留刻字位置，用于标注模具编号、型腔号和生产日期。这些看似简单的设计预留，实际上是通过FDA审核和ISO 13485认证的基础条件。

九、模具设计要考虑灭菌兼容性

很多医疗产品需要经受环氧乙烷、伽马射线或高温蒸汽灭菌。模具设计时要确认：所有钢材和表面处理能承受反复灭菌而不腐蚀、不变色。密封圈和O型圈的材质也要与灭菌方式匹配，否则在使用中会出现老化、析出物超标等问题。

十、文档与验证是设计交付的一部分

医疗模具的交付不仅仅是交付模具实物，还必须附带完整的设计文档，包括DFMEA、模流分析报告、材料证明、尺寸检测报告等。设计阶段就要把这些输出物纳入工作计划，而不是等到试模后再补。

常见问题 FAQ

问：医疗注塑模具和普通模具最大的区别是什么？
答：核心区别不在结构本身，而在于全流程的合规性要求。医疗模具从材料选择、加工工艺到文档管理，每一步都必须满足法规标准，容错率极低。

问：模具钢材如何选择才能满足医疗要求？
答：优先选用S136、420SS或H13等耐腐蚀钢材，具体取决于产品是否需要反复灭菌以及灭菌方式。所有钢材必须附带材质证明和生物相容性测试报告。

问：医疗模具的使用寿命一般是多少？
答：在正常维护条件下，医疗级模具的设计寿命通常在50万至100万模次。但实际寿命取决于产品材料的磨蚀性、生产频率和维护水平。建议每10万模次进行一次型腔尺寸复核。

问：热流道在医疗模具中是必须的吗？
答：不是强制要求，但强烈推荐。热流道配合针阀浇口可以减少冷料产生，降低废料率，同时避免浇口痕迹对产品功能区域的影响，对高精度医疗件几乎是标配。
