在硬件研发或医疗器械项目中，选择正确的材料往往决定了产品的成败。你可能已经花了数周时间完善 3D CAD 模型，但在材料选型环节却陷入困境：究竟是选择标准的 40 Shore A 液态硅胶（LSR）、固态硅胶（HCR），还是专用的光学级材料？液态硅胶成型材料选型不当，轻则导致填充不足、飞边严重、材料黄变，重则引发大批量生产时的分层与失效。

更糟糕的是，如果在试模后才发现材料与模具不匹配，重新修改模具可能耗费数万元，并使产品上市计划延误数月。

本指南将深入拆解液态硅胶成型材料的核心知识——从物理特性、硫化化学机制到模具加工与设计陷阱，助您在量产前精准选型、从容应对。

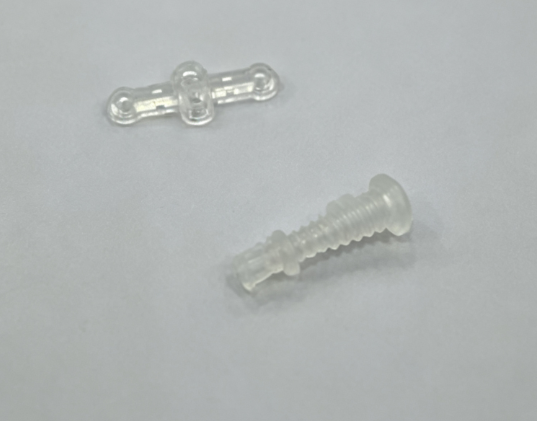

什么是液态硅胶成型材料？

液态硅胶是一种双组分、铂金硫化的弹性体，专为液态硅胶注塑成型工艺而设计。与高粘度的传统固态硅胶（胶块状）不同，液态硅胶成型材料以低粘度液体形态进入注塑系统。

A 组分: 硅胶基础胶 + 铂金催化剂 - 静态混合器 - 加热模具 (170-200°C)- 固化成品

B 组分: 硅胶基础胶 + 交联剂/抑制剂

材料通过高精度定量泵按 1:1 的体积比抽入静态混合器，随后注入加热至 170°C–200°C 的模具型腔中，在数秒内快速完成交联硫化。

LSR 的核心性能优势：

宽广的耐温范围： 在 -50°C 至 200°C+ 的极端环境下仍能保持机械性能稳定。

卓越的生物相容性： 化学惰性极高，无毒无味，符合 ISO 10993 及 USP Class VI 医疗认证。

耐候与耐化学性： 对紫外线（UV）、臭氧、水及弱酸弱碱具有极佳的抗耐性。

低永久压缩变形率： 在长时间受压或百万次循环应力后，仍能恢复原状，密封性能极佳。

核心材料类型与硫化化学机制

并非所有的液态硅胶成型材料都完全相同。根据终端产品的应用场景，必须选择对应的配方和硫化体系。

1. 铂金硫化（加成型）LSR

这是医疗、食品接触以及高精度电子领域的金标准材料。

机制： 在铂金催化剂作用下，含乙烯基的硅氧烷与含氢硅油发生加成反应。

优点： 无副产物释放、固化速度快、不黄变、抗拉撕强度高。

缺点： 容易发生“催化剂中毒”（接触硫、胺、锡等化合物会导致固化失效）。

2. 通用型 vs. 自粘接（Self-Adhesive）级

标准级 LSR： 若要与塑料或金属基材粘合，通常需要施加底涂剂（Primer）或表面清洗处理。

自粘接级 LSR： 配方中内置活性粘接增效剂。适用于双色/双物料（2K）二次注塑，可无需底涂直接与 PC、PBT、PA 等硬塑基材牢固结合。

3. 光学级 LSR (Optical Grade LSR)

一种超高透明度的液态硅胶材料，用于替代汽车大灯、LED 透镜中的玻璃和 PMMA（亚克力）。其光传输率高于 95%，且在长期高温下不会黄变老化。

材料选型矩阵：按应用匹配硬度与等级

精准选型需要在材料的物理机械性能与生产成本之间取得平衡。下表梳理了不同应用场景下的推荐材料等级：

LSR 与 HCR：工程角度对比分析

工程设计中最常见的抉择之一，就是在液态硅胶 (LSR) 与 固态硅胶 (HCR) 之间做出取舍。虽然二者化学主链相似，但加工方式与材料特性差异显著。

何时优先选择 LSR？

大批量高自动化生产： 全自动闭环 LIM 机台可大幅降低人工成本。

复杂薄壁结构： 液态的高流动性使其能轻松充填极薄的结构（最小壁厚可达 0.2 mm）。

无尘室医疗级要求： 全封闭液体管路喂料，最大限度减少人为污染。

液态硅胶成型中的 5 个经典避坑指南

由于液态硅胶成型材料的流动性远高于传统热塑性塑料（如 PP、ABS），绝不能套用普通塑胶模具的设计规范。在实际工程中需特别注意以下 5 点：

1. 模具配合间隙过大导致严重飞边

LSR 能够穿透低至 2 至 5 微米 (0.002 mm - 0.005 mm) 的微小缝隙。模具的分型面和插破面必须达到极高精度，否则极其容易产生披锋（飞边），大幅增加后续人工去飞边的成本。

2. 忽略极高的材料收缩率

液态硅胶在高温固化冷却后会产生较大的线性收缩，收缩率通常在 2.5% 至 3.5% 之间（而普通塑胶多在 0.5%–1.5%）。设计模具型腔时，必须严格按照所选材料的数据表（TDS）放大尺寸。

3. 铂金催化剂中毒（阻硝/不固化）

如果模具、流道或加料系统接触过硫化橡胶（硫磺）、胺类固化环氧树脂或有机锡化合物，LSR 的铂金催化剂会失活，导致产品表面发粘、无法完全固化。

4. 抽真空设计缺失导致气烧/缺胶

在高速高压注塑过程中，由于模具型腔闭合极其紧密，空气无法自然排出。如果模具没有配置高效率的抽真空系统，残留气体会被剧烈压缩产生高热，导致产品出现“气烧（烧焦）”或“欠注（缺胶）”。

5. 模温控制不均导致变形与固化差异

LSR 是靠热量引发固化反应的。如果模具加热管布局不合理，导致型腔各处温差超过 5°C，产品就会出现固化周期不一致，进而产生内应力、翘曲变形或尺寸失准。

常见问题解答 (FAQ)

Q1: 未开封的液态硅胶成型材料保质期是多久？

在密封且储存在 30°C 以下的环境中，未经混合的 A 组分和 B 组分通常具有 12 至 24 个月 的保质期。一旦 A/B 组分在静态混合器中混合，在室温下的适用期（Pot Life）仅有数小时（除非进行冷却降温）。

Q2: 液态硅胶废料可以回收再融化吗？

不可以。LSR 属于热固性弹性体，一旦交联固化就无法像热塑性塑料那样重新熔融。不过，废弃的固化硅胶可以通过机械研磨制成工业填料，或通过化学解聚法回收为硅氧烷单体。

Q3: LSR 注塑成型能达到的最小壁厚是多少？

得益于液态硅胶极低的粘度，在模具抽真空良好的前提下，在短流程区域内可以充填低至 0.2 mm 至 0.5 mm 的超薄壁厚结构。

Q4: 如何防止液态硅胶产品内部产生气泡？

首先确保 A/B 组分在压力下通过高效率静态混合器充分混合；其次，模具型腔在注塑前必须开启抽真空系统，将型腔气压降至 -0.9 bar 以下后再进行注胶。

总结

正确选择与加工 液态硅胶成型材料，需要对聚合物化学、精密模具制造以及热动力学有深刻的理解。通过根据产品功能精准匹配硬度、硫化体系与材料等级，并在模具设计中严格控制间隙与排气，您将能够实现高良率、无飞边的自动化高效量产。
