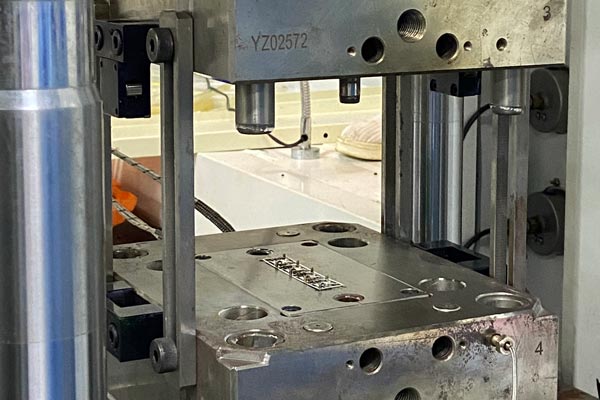

在医疗注塑领域，脱模剂的应用直接关系到产品合格率、模具寿命及患者安全。由于医疗制品对表面光洁度、生物相容性及清洁度要求极高，传统工业脱模方案难以满足需求。本文结合医疗行业特性，系统阐述脱模剂的选择标准、使用工艺及质量控制要点。

一、医疗注塑对脱模剂的特殊要求

1. 生物安全性：需通过ISO 10993生物相容性测试，确保无细胞毒性、无致敏反应。例如，硅基脱模剂需采用医用级原料，避免普通工业级产品中的重金属杂质。

2. 低残留性：脱模剂成分需符合FDA 21 CFR 175.300标准，残留量需控制在ppm级。某心脏支架生产企业通过采用水性脱模剂，将产品表面残留量从0.8mg/cm²降至0.1mg/cm²。

3. 耐高温性：医疗注塑常用工程塑料如PPSU、PEEK的加工温度达300-400℃，要求脱模剂热分解温度≥450℃。某骨科植入物厂商选用含氟聚合物脱模剂，在380℃下连续生产2000模次仍保持稳定脱模效果。

4. 抗静电性：防止微小医疗部件（如听诊器耳塞）因静电吸附灰尘，需选择添加抗静电剂的专用配方。

二、科学使用工艺流程

1. 模具预处理阶段

• 深度清洁：采用三步法清洁新模具：

1. 机械打磨：使用600目砂纸去除加工痕迹

2. 溶剂清洗：异丙醇超声波清洗15分钟

3. 等离子处理：氧等离子体处理10分钟，活化模具表面

• 封孔处理：对多孔模具（如粉末冶金模具）进行纳米级封孔：

• 使用含纳米二氧化硅的封孔剂，涂布2层，每层间隔30分钟

• 测试标准：美纹纸粘结力≤0.2N/cm²

2. 脱模剂涂布工艺

• 涂布方式优化：

• 精密部件：采用静电喷涂技术，涂料利用率提升至92%

• 复杂型腔：使用机器人手臂进行程序化喷涂，确保拐角处膜厚均匀性±5%

• 分层涂布技术：

• 基础层：水性脱模剂，膜厚3-5μm

• 功能层：含氟聚合物脱模剂，膜厚1-2μm

• 干燥间隔：每层之间80℃热风干燥10分钟

3. 生产过程控制

• 首次脱模管理：

• 首模产品需进行表面残留检测（GC-MS分析）

• 前50模次采用渐进式脱模压力（从50bar逐步升至120bar）

• 在线监测系统：

• 安装膜厚监测仪，实时反馈涂层厚度

• 连接MES系统，自动记录每模次脱模剂用量

三、典型应用案例分析

案例1：胰岛素笔用针座生产

• 材料：POM（聚甲醛）

• 挑战：产品壁厚0.3mm，易出现脱模撕裂

• 解决方案：

1. 选用含聚四氟乙烯微粉的蜡基脱模剂

2. 采用"三明治涂布法：底层蜡剂+中间层硅油+表层抗静电剂

3. 效果：脱模力从120N降至45N，产品合格率从82%提升至98%

案例2：骨科植入物模具维护

• 材料：PEEK（聚醚醚酮）

• 挑战：模具型腔深度达150mm，传统脱模剂易堆积

• 解决方案：

1. 定制低粘度（50mPa·s）脱模剂

2. 实施脉冲式喷涂：0.2秒喷涂+0.5秒间歇

3. 效果：模具清洗周期从每500模次延长至3000模次

四、质量管控体系构建

1. 来料检验：

• 红外光谱检测成分一致性

• 旋转粘度计检测粘度波动（控制范围±5%）

2. 过程控制：

• 建立脱模剂用量-产品尺寸变化关系模型

• 实施SPC控制图监控膜厚稳定性

3. 成品检测：

• 表面粗糙度仪检测Ra值（医疗级要求≤0.1μm）

• 离子色谱检测可萃取金属离子（限值≤5ppm）

五、未来发展趋势

1. 智能脱模系统：集成AI算法的自动喷涂设备，可实时调整喷涂参数

2. 纳米改性技术：石墨烯改性脱模剂可将摩擦系数降低至0.02

3. 可降解脱模剂：基于聚乳酸的环保型产品，满足欧盟REACH法规

在医疗注塑领域，脱模剂的应用已从简单的辅助工具演变为影响产品质量的核心工艺要素。通过建立科学的选型标准、精细化的使用工艺及严格的质量管控体系，可显著提升医疗制品的生产效率和临床安全性。随着材料科学和智能制造技术的发展，脱模剂技术将持续推动医疗注塑行业向更高精度、更环保的方向演进。
