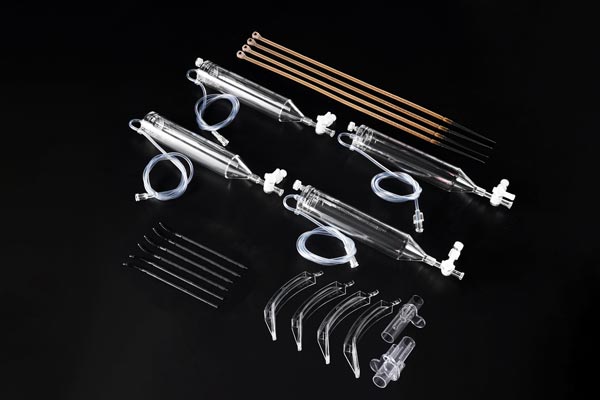

在医疗注塑件的生产过程中，气纹（又称流痕、银纹）是常见且棘手的质量缺陷之一。这类缺陷不仅影响产品外观，还可能降低机械性能，甚至导致医疗设备密封性失效或药物相容性问题。本文将从气纹成因、检测方法及系统性解决方案三方面展开探讨，为医疗注塑企业提供技术参考。
气纹的本质是气体在熔体流动过程中被包裹或压缩，在制品表面形成不规则的银白色条纹。在医疗注塑领域，其成因具有特殊性：
材料因素
医用级塑料（如PP、PE、PC、PPSU等）的分子量分布、粘度及添加剂（如润滑剂、阻燃剂）直接影响熔体流动性。例如，高粘度材料在填充时易产生涡流，裹挟气体形成气纹。
材料吸湿性：如PA、PBT等吸湿性材料若未充分干燥，水分在熔融时汽化产生气体。
模具设计缺陷
流道系统不合理：流道过长、截面突变或冷料井不足会导致熔体前锋冷却不均，形成涡流裹气。
排气系统失效：医疗制品对清洁度要求高，模具排气槽若被堵塞或设计不足，气体无法排出。
壁厚差异：厚薄过渡处易产生熔接痕，同时伴随气纹风险。
工艺参数失控
注射速度过快：熔体高速填充时产生剪切热，局部过热导致材料降解产生气体。
保压压力不足：未充分压实熔体，导致气体残留。
模具温度异常：温度过低时熔体过早凝固，气体被包裹；温度过高则材料分解产生气体。
环境与设备因素
料筒残留杂质：前次生产残留的降解材料在高温下分解产生气体。
液压系统油污：污染熔体导致局部过热。
车间湿度：高湿度环境加速吸湿性材料吸水。
医疗注塑件的气纹检测需结合外观、性能及法规要求：
视觉检测
使用标准光源箱（D65光源）在45°角观察制品表面，气纹通常呈现为银白色或淡黄色条纹。
重点检查熔接痕、浇口附近及薄厚过渡区域。
显微分析
通过金相显微镜或扫描电子显微镜（SEM）观察气纹截面，确认气体包裹形态及材料降解情况。
性能测试
密封性测试：对输液器、注射器等需气密的产品进行水浴加压测试。
拉伸强度测试：气纹区域可能成为应力集中点，导致机械性能下降。
法规符合性
依据ISO 13485、FDA 21 CFR Part 820等标准，确保气纹不影响产品功能及生物相容性。
干燥处理：对吸湿性材料（如PA、PBT）进行120℃以上、4-6小时的干燥处理，确保含水率低于0.02%。
材料改性：添加0.1%-0.5%的纳米二氧化硅或滑石粉，改善熔体流动性，减少涡流裹气。
替代材料：对气纹敏感产品，可选用低粘度、高流动性的医用级材料（如TPE、LCP）。
流道优化：采用热流道系统减少冷料，流道截面设计为圆形或梯形，避免直角过渡。
排气增强：在分型面、型芯与型腔配合处开设0.02-0.05mm的排气槽，或使用透气钢材料。
浇口设计：采用潜伏式浇口或点浇口，减少熔体冲击；浇口位置避开薄壁区域。
多段注射：采用“慢-快-慢”注射曲线，在填充初期降低速度以排气，中期加速填充，末期慢速保压。
温度控制：料筒温度设定为“前高后低”，模具温度根据材料特性调整（如PC需80-100℃，PP需40-60℃）。
保压优化：保压压力设为注射压力的60%-80%，保压时间根据制品壁厚调整（通常1-5秒）。
料筒清洗：生产前用清洗料彻底清洗料筒，避免杂质残留。
液压系统维护：定期更换液压油，防止油污渗入熔体。
车间温湿度控制：保持温度20-25℃，湿度≤50%，对吸湿性材料生产区安装除湿机。
在线检测：部署机器视觉系统实时监测气纹缺陷，结合SPC分析工艺波动。
批次管理：建立材料干燥记录、模具维护日志及工艺参数档案，实现质量追溯。
某企业生产的输液器滴斗在生产中出现气纹，导致密封性测试合格率仅85%。通过以下措施改善：
材料：将PA66替换为PA66+30%GF，提高流动性；干燥温度从80℃提升至120℃。
模具：在分型面增加排气槽，浇口直径从1.2mm扩大至1.5mm。
工艺：注射速度从80mm/s降至60mm/s，保压压力从120MPa提升至150MPa。
实施后，气纹缺陷率降至2%，密封性测试合格率提升至99.5%。
医疗注塑件的气纹控制需从材料、模具、工艺、设备及管理多维度协同优化。企业应建立“预防-检测-改进”的闭环质量体系，结合DFMEA（设计失效模式分析）和PFMEA（过程失效模式分析）工具，系统性降低气纹风险。随着医疗行业对产品安全性的要求日益严格，精细化、数据化的注塑工艺管理将成为核心竞争力。
