在医疗器械制造领域,注塑工艺因其高效、精密的特性成为核心生产方式。从手术器械到植入式设备,从诊断仪器到医用耗材,注塑件的质量直接关系到患者的生命安全。然而,医疗注塑的特殊性要求生产过程必须突破传统制造的局限,在材料选择、工艺控制、环境管理等方面建立严苛标准。本文将深度解析医疗注塑过程中的六大核心注意事项,为行业从业者提供系统性指导。
医疗注塑材料需满足双重标准:既要具备工程塑料的机械性能,又要通过生物安全性认证。以聚碳酸酯(PC)为例,其透明度高、抗冲击性强,常用于制造输液器、血氧仪外壳等,但必须选择符合ISO 10993标准的医用级原料,确保无细胞毒性、无致敏反应。对于直接接触血液的导管、鞘管等,需采用聚醚醚酮(PEEK)或超高分子量聚乙烯(UHMWPE)等惰性材料,防止蛋白质吸附和血栓形成。
关键控制点:
供应商资质审核:要求提供FDA 510(k)认证、CE标志及完整生物相容性测试报告
批次一致性管理:每批次材料需检测熔融指数、收缩率等参数,波动范围需控制在±5%以内
预处理工艺:PC材料需在120-130℃下干燥3-4小时,将含水量降至0.02%以下,避免水解导致强度下降
医疗注塑模具的制造精度需达到微米级,以心脏起搏器外壳为例,其壁厚公差必须控制在±0.005mm以内。模具设计需兼顾以下要素:
冷却系统优化:采用随形水路设计,使模具温度均匀性提升40%,减少因热应力导致的变形
排气结构创新:在微结构区域设置真空排气槽,防止气体滞留形成气泡缺陷
嵌件集成技术:对于金属-塑料复合件,需设计预压结构确保嵌件与塑料的结合强度,如血管鞘的金属针与塑料鞘管的过盈配合量需精确至0.01mm
典型案例:某企业生产的微创手术钳模具,通过采用纳米涂层技术,使模具寿命从30万次提升至100万次,同时将产品毛刺高度控制在0.003mm以下。
医疗注塑需建立动态工艺参数库,以PC材料制造硬质氧气面罩为例,典型工艺窗口为:
料筒温度:280-320℃(分段控制,喷嘴温度低5-10℃)
注射速度:采用多级注射,首段速度80mm/s,末段减速至20mm/s
保压压力:分三段递减,从80MPa逐步降至30MPa
冷却时间:根据产品壁厚动态调整,确保模腔压力降至0.5MPa以下再开模
特殊工艺要求:
退火处理:对高应力产品进行50-60℃恒温退火1-2小时,消除内应力
动态保压:采用伺服阀控制保压压力,实现0.1MPa级的精确调节
过程监控:部署红外测温系统和模腔压力传感器,实时采集200+个工艺参数

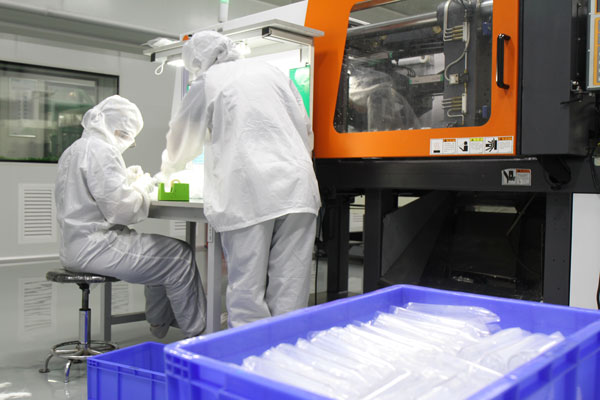

医疗注塑车间需达到ISO 7级(10,000级)洁净标准,关键控制措施包括:
气流组织设计:采用垂直单向流,换气次数≥50次/小时,确保悬浮粒子浓度≤352,000个/m³(≥0.5μm)
人员管控:操作人员需穿戴无尘服,经过风淋室除尘,手部消毒后戴丁腈手套作业
设备防护:注塑机采用全封闭结构,配备HEPA过滤系统,防止油雾污染
模具维护:每次生产前进行激光清洗,去除0.1μm以上的颗粒物,清洗后需通过ATP生物荧光检测
数据支撑:某企业实施洁净生产改造后,产品微生物污染率从0.3%降至0.005%,不良品率下降62%。
医疗注塑件需通过"五维检测体系":
尺寸检测:使用三坐标测量机(CMM)进行全尺寸扫描,公差符合率需达99.97%
性能测试:
拉伸强度:≥50MPa(ASTM D638)
冲击韧性:≥20kJ/m²(ISO 179)
耐化学性:在75%乙醇溶液中浸泡72小时无变色、开裂
生物检测:
细胞毒性试验(ISO 10993-5):细胞存活率≥80%
溶血率试验(ISO 10993-4):溶血率≤5%
清洁度检测:采用液相色谱-质谱联用技术,检测可萃取金属含量≤0.1μg/g
可靠性验证:进行10万次疲劳测试,确保产品在循环载荷下无失效
医疗注塑企业需构建"三阶合规体系":
基础标准:符合ISO 13485质量管理体系要求,建立从原料到成品的追溯链
区域认证:
欧盟:获得CE认证,满足MDR法规要求
美国:通过FDA 510(k)或PMA审批
中国:取得NMPA医疗器械注册证
风险管控:按照ISO 14971标准建立FMEA分析模型,对127项潜在失效模式进行量化评估
行业趋势:随着智能医疗的发展,注塑工艺正与3D打印、微纳制造等技术融合。某企业开发的微流控芯片注塑技术,已实现通道尺寸50μm、深宽比10:1的精密制造,为即时诊断(POCT)设备提供关键部件支持。
医疗注塑是科学与艺术的完美结合,其核心在于将工程精度与生物安全性融为一体。从材料选择到成品交付,每个环节都需秉持"零缺陷"理念,通过数字化、智能化的手段构建质量防火墙。在医疗健康需求持续升级的今天,唯有以敬畏之心对待每个生产细节,方能铸就值得信赖的医疗品质。
