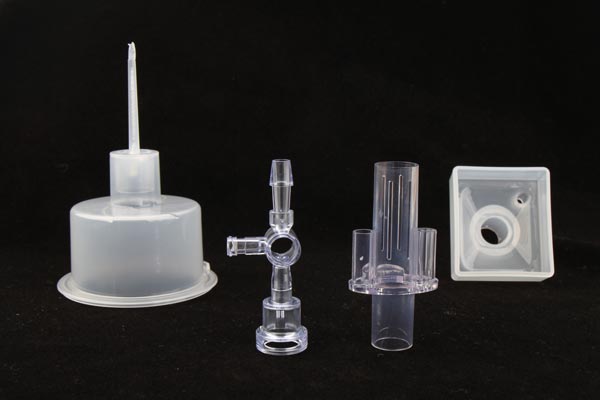

医疗注塑制品对精度、洁净度和材料稳定性要求极高，冷料（即未充分熔融或过早冷却的塑料）的存在可能导致产品表面缺陷、力学性能下降甚至影响生物相容性。冷料现象通常源于熔体温度不均、注射工艺不当或模具设计缺陷。本文从工艺优化、模具改进和材料管理三方面，系统阐述医疗注塑中避免冷料的关键策略。

一、工艺参数优化：精准控制熔体状态

1. 温度梯度管理


2.


3. 医疗级塑料（如PC、PPSU、PEEK）对温度敏感，需设定合理的料筒温度曲线。例如，PC材料建议料筒温度为280-320℃，分三段加热：加料段260-280℃（预热除湿）、压缩段290-310℃（熔融塑化）、计量段300-320℃（保温均化）。通过分段控温确保熔体均匀性，避免局部过热或不足。

4. 注射速度与压力匹配
   冷料多因注射初期速度过低导致熔体冷却。采用“高速启动+分段减速”策略：初始阶段以80%-90%最大速度填充，减少熔体在流道中的停留时间；接近模腔时逐步减速至30%-50%，防止湍流产生内应力。同时，注射压力需与速度协同，例如PC材料注射压力建议120-150MPa，确保熔体充分填充。

5. 背压与螺杆转速调节
   背压过低会导致熔体密度不均，增加冷料风险。医疗注塑中背压通常设为5-15MPa，配合螺杆转速20-50rpm，保证熔体在螺杆中的塑化时间（如PC材料需15-20秒/圈），避免未熔融颗粒混入。

二、模具设计改进：减少冷料滞留与传递

1. 冷料井优化
   在主流道末端设计深度为流道直径1.5-2倍的冷料井，并采用锥形结构（锥度5°-10°）便于冷料脱模。对于多腔模具，每个型腔入口前增设小型冷料井，拦截主流道中的冷料。

2. 流道系统平衡
   采用热流道系统可彻底消除冷料产生。若使用冷流道，需优化流道布局：流道直径应随离主流道距离增加而扩大（如主流道直径8mm，分支流道增至10mm），确保熔体压力均匀；流道长度控制在型腔投影面积的1.5倍以内，减少压力损失。

3. 浇口位置与类型选择
   医疗制品常采用潜伏式浇口或点浇口，位置应避开产品功能面（如密封面、螺纹区）。浇口直径需根据材料流动性调整，例如PC材料浇口直径建议为制品壁厚的0.8-1.2倍，确保熔体以层流状态填充。

三、材料与设备管理：源头控制冷料风险

1. 原料预处理
   医疗级塑料需严格干燥：PC材料需在120℃下干燥4-6小时，含水量降至0.02%以下。使用除湿干燥机，确保料斗内空气湿度≤10%，防止材料吸湿导致降解。

2. 设备维护与校准
   定期检查加热圈、热电偶的精度，误差需控制在±2℃以内。清洁螺杆与料筒内壁，避免碳化物积累影响传热。对于高精度医疗制品，建议配备熔体温度传感器，实时监控熔体实际温度。

3. 冷料处理机制
   在注射前执行“空注射”操作，排出料筒前端的冷料。对于自动化生产线，可安装冷料检测装置（如红外传感器），当检测到冷料时自动暂停注射并报警。

四、案例分析：医疗连接器注塑实践

某企业生产PC材质的医疗连接器时，初期产品表面出现流痕、银纹等冷料缺陷。通过以下改进，不良率从12%降至0.5%：

• 工艺调整：料筒温度从290℃提升至310℃，注射速度从60%提高至85%，背压增至10MPa；

• 模具改造：将冷流道改为热流道系统，浇口直径从0.6mm扩大至0.8mm；

• 材料管理：增加干燥时间至5小时，并配备在线湿度监测仪。

五、结语

避免医疗注塑中的冷料现象需构建“工艺-模具-材料”三位一体的控制体系。通过精准的温度管理、科学的模具设计以及严格的材料预处理，可显著提升制品质量。对于高风险医疗产品（如植入物、药液容器），建议结合模流分析（Moldflow）进行虚拟验证，进一步优化工艺参数，确保产品符合ISO 13485等医疗行业规范。
