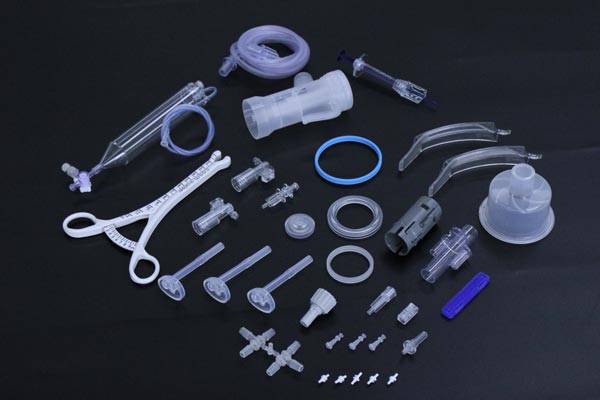

在医疗精密注塑领域，硅胶制品因生物相容性优异、耐高温、弹性好等特性，广泛应用于导管、密封件、植入物等关键部件。然而，收缩问题始终是制约产品良率的核心挑战。本文结合医疗行业特性，从材料特性、工艺优化、模具设计三个维度，系统解析硅胶注塑收缩的成因与解决方案。
材料特性决定收缩规律
硅胶属于热固性弹性体，其收缩率（通常为1.2%-3%）受交联密度、硫化剂类型及添加比例影响显著。例如，添加纳米二氧化硅的硅胶可降低收缩率至1.5%以下，而高硬度硅胶（如Shore A 70以上）因交联度提升，收缩率较软胶（Shore A 30-50）降低约0.5%。医疗级硅胶需通过USP Class VI或ISO 10993生物相容性认证，其添加剂成分需严格控制，这进一步限制了收缩率调节手段。
工艺参数失衡的连锁反应
硫化温度与时间：硫化温度每升高10℃，收缩率增加0.2%-0.3%。例如，某心脏起搏器外壳采用双段硫化工艺（160℃预硫化+180℃后硫化），收缩率从2.8%降至1.9%。
注射压力与速度：压力不足导致填充不密实，压力过高则引发飞边。医疗导管生产中，采用“分级注射”策略（首段压力80MPa快速填充，末段压力50MPa保压），可减少0.3%的收缩率。
保压阶段控制：保压时间不足（如＜5秒）会使制品内部形成真空孔洞，而过度保压（＞15秒）可能导致模具型芯偏移。某植入式胶囊模具通过延长保压时间至8秒，配合模温机精确控温（模温170℃±2℃），将收缩率波动范围从±0.5%缩小至±0.2%。
模具设计的关键细节
浇注系统优化：医疗级硅胶制品壁厚通常≤2mm，需采用“点浇口+扇形分流道”设计。例如，某微创手术器械手柄模具通过将浇口直径从0.8mm扩大至1.2mm，配合流道直径2.5mm，使填充时间缩短30%，收缩率降低0.4%。
冷却系统布局：针对厚壁部件（如骨科植入物基座），采用“随形冷却水路”设计，冷却效率提升40%。某髋关节假体模具通过在厚壁区嵌入铜制冷却针，使模温均匀性从±5℃提升至±1.5℃，收缩率标准差从0.3%降至0.1%。
排气结构创新：硅胶硫化时释放微量气体，若排气不畅会形成气泡。医疗导管模具采用“真空排气系统”（真空度-0.08MPa），配合0.02mm深度的排气槽，可消除90%以上的表面气痕。
高精度医疗制品的工艺控制
多级保压策略：针对心脏支架等微结构制品，采用“三段保压”（首段120MPa/3秒快速补缩，中段80MPa/5秒维持压力，末段50MPa/2秒释放应力），可使收缩率波动控制在±0.1%以内。
模温动态调节：对于温度敏感型硅胶（如液态硅胶LSR），采用“模温分段控制技术”（浇口区180℃、主流道区175℃、型腔区170℃），可减少因温度梯度导致的收缩差异。某神经刺激电极模具通过此技术，将制品翘曲度从0.5mm降至0.1mm。
复杂结构制品的模具改进
偷胶设计应用：针对壁厚＞3mm的医疗容器，采用“蜂窝状偷胶结构”（单个偷胶孔直径1.5mm，间距5mm），在保证结构强度的同时，将收缩率从2.5%降至1.8%。
脱模机构创新：对于易粘模的硅胶制品（如呼吸面罩密封圈），采用“气动顶出+氮气辅助脱模”系统，顶出力均匀性提升60%，脱模损伤率从15%降至2%以下。
材料改性技术突破
纳米填充改性：添加2%气相二氧化硅的硅胶，收缩率可降低至1.2%，同时拉伸强度提升30%，满足骨科植入物力学性能要求。
共混改性技术：将硅胶与热塑性聚氨酯（TPU）按7:3比例共混，制成热塑性弹性体（TPE），收缩率降至0.8%，且可通过二次注塑实现软硬结合结构。
案例1：某品牌胰岛素注射笔密封圈收缩问题
问题：初始收缩率达2.8%，导致装配间隙超差（允许值≤0.1mm）。
解决方案：
模具优化：将浇口数量从2个增加至4个，浇口直径从0.6mm扩大至1.0mm；
工艺调整：硫化温度从175℃降至170℃，保压时间从6秒延长至10秒；
材料升级：改用添加3%纳米碳酸钙的硅胶，收缩率降至1.5%。
效果：装配间隙稳定在0.05mm以内，良率从72%提升至95%。
案例2：微创手术机器人关节轴承收缩变形
问题：轴承内圈收缩率不均（最大差值0.6%），导致旋转阻力超标。
解决方案：
模具改进：采用“随形冷却+模温分区控制”，将模温均匀性从±4℃提升至±1℃；
工艺创新：实施“动态硫化工艺”（硫化初期压力100MPa，中期80MPa，末期50MPa）；
结构优化：将轴承内圈壁厚从4mm减至3.5mm，并增加0.5mm的偷胶槽。
效果：收缩率标准差降至0.15%，旋转阻力波动范围从±0.5N·m缩小至±0.1N·m。
随着医疗行业对精密度的要求迈向微米级，以下技术将成为解决收缩问题的关键：
模流分析软件升级：采用基于AI的模拟算法，可提前预测收缩率分布，优化模具设计周期缩短40%；
智能温控系统：通过红外热成像实时监测模温，结合PID控制算法，实现模温波动＜±0.5℃；
4D打印模具技术：利用形状记忆合金制造可动态调整流道尺寸的模具，适应不同批次材料的收缩特性。
医疗硅胶注塑的收缩控制是一场涉及材料科学、流体力学、热力学的综合博弈。通过工艺参数的毫厘级调整、模具设计的毫米级优化，以及材料改性的微纳级创新，方能在保障生物安全性的前提下，实现医疗制品的极致精度。
