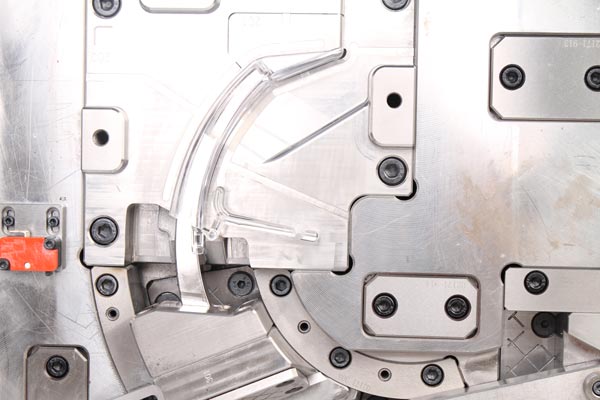

在医疗注塑加工领域，模具冷却效率与注塑工艺参数的精准控制直接决定了产品的尺寸精度、表面质量及生产效率。针对医疗产品对生物相容性、力学性能及成型稳定性的严苛要求，本文从模具冷却系统设计、注塑工艺参数优化及智能化控制三个维度，系统阐述医疗注塑加工的优化路径。
传统直线型冷却水道易在复杂曲面处形成冷却盲区，导致局部热应力集中。采用3D打印技术制造的随形冷却水道可贴合模具型腔轮廓，使冷却介质均匀覆盖热节区域。例如，在骨科植入物模具中，随形水道使冷却效率提升40%，产品翘曲变形量从0.26mm降至0.16mm，尺寸公差控制在±0.03mm以内。
针对医疗产品壁厚差异大的特点，采用独立控温回路对型腔、型芯及浇口等区域实施差异化冷却。例如，在灭菌托盘模具中，通过微通道水路（直径1-2mm）将热交换面积提升40%，配合油温机实现±0.5℃的温控精度，确保透明件表面无应力纹。此外，在热节区域嵌入铍铜镶件（导热系数330W/m·K），可加速局部热量传导，缩短冷却时间20%-30%。
模具装配后需通过100Pa水压测试确保冷却系统无渗漏。单条水道长度控制在1.2-1.5米以内，转向次数不超过15次，采用并联回路替代串联设计，使各支路流量均匀性提升30%。对于深腔结构，采用螺旋式水路或“隔板式+水井”组合结构，确保厚壁区域（如筋位、凸台）冷却充分。
料筒温度：根据材料特性设定中下限温度。例如，聚碳酸酯（PC）料筒温度控制在280-300℃，避免高温降解导致收缩率波动。
模具温度：采用分区温控技术，型腔与型芯温差控制在±2℃以内。对于厚壁医疗件（如手术器械外壳），模温可提升至100-120℃，延长熔体冷却时间，促进分子松弛，减少冻结应力。
冷却介质温度：使用油温机替代水冷，入口温度比模温低10-15℃，避免表层急冷导致内应力。例如，在PPSU灭菌托盘生产中，冷却油温设定为85℃，配合1.5m/s的流速，使产品表面与中心温差≤15℃。
注射压力：采用分段控制策略，充模阶段压力60-80MPa，速度20-30mm/s；保压阶段采用阶梯式保压（如第一段80%峰值压力持续5-10s，第二段50%压力持续至浇口冻结），总保压时间占周期25%-35%。
背压控制：低背压（3-5MPa）减少螺杆旋转剪切应力，避免材料降解。例如，在心脏支架生产中，背压控制在3MPa以内，确保超薄壁厚（0.1-0.2mm）无破裂风险。
速度曲线设计：充模后期降速至10-15mm/s，接近充满时采用“微速”（5mm/s），减少冲击压力。对于透明件，脱模斜度≥1.5°，厚壁件增至2°-3°，降低脱模摩擦力。
基于固化层厚度公式计算冷却时间：
其中，α为热扩散系数，h为壁厚，ΔT为模具与熔体温差。目标为脱模时塑件中心温度接近热变形温度（如PC≥130℃），表面与中心温差≤15℃。例如，在5mm厚PC件生产中，冷却时间设定为20-30s，配合110℃模温，避免表层提前固化导致内部收缩。
安装压力传感器、流量计及红外测温仪，实时监测注射压力、冷却水流量及模具温度。通过Moldflow软件模拟熔体填充、保压及冷却过程，优化进胶方案与冷却布局。例如，在医学器皿生产中，通过虚拟分割法识别上下部分厚度差异导致的收缩不均，采用底部挖槽设计平衡应力，使变形量控制在0.2mm以内。
引入AI算法分析历史生产数据，预测模具磨损趋势及冷却系统故障。例如，珠海金硕模具通过传感器实时监测模温、压力等参数，实现设备故障预警，将试模次数从行业平均的5-7次压缩至3次，模具寿命提升至800次以上。
建立模具设计-加工-装配的数字化模型，提前预判干涉风险。例如，在超高分子量聚乙烯（UHMWPE）骨科植入物模具开发中，通过数字化双胞胎技术优化流道平衡，使生产周期缩短25%，产品良率从82%提升至96%。
某企业采用随形冷却水道与分区控温技术，使PPSU灭菌托盘冷却时间从45s缩短至32s，生产效率提升29%。通过低背压控制与阶梯式保压，产品缩孔率降低至0.2%以下，满足ISO 10993生物相容性标准。
通过铍铜镶件与微通道冷却水道的应用，心脏支架模具寿命从500次提升至1200次，单件能耗降低35%。结合AI预测性维护，设备停机时间减少60%，年节约维护成本超200万元。
医疗注塑加工的优化需以模具冷却系统创新设计为基础，结合注塑工艺参数的精准调控与智能化控制技术，实现“提质、增效、降本”的核心目标。未来，随着3D打印、AI算法及数字孪生技术的深度应用，医疗注塑将向更高精度、更高效率及更智能化的方向发展，为高端医疗器械的制造提供关键支撑。
上一篇：医疗注塑件有变形回弹该怎么解决？
下一篇：没有了
首页
