在医疗精密注塑领域，模具滑动问题已成为制约产品良率的关键瓶颈。某医疗器械企业曾因模具滑块移位导致30%的导管接头产品出现侧孔尺寸偏差，直接经济损失超200万元。这一案例揭示了滑动现象对医疗产品的致命影响——从手术器械的装配失效到植入物的尺寸超差，任何细微的滑动都可能引发严重的医疗事故。本文将从模具设计、材料特性、工艺参数等维度，系统剖析医疗塑胶模具滑动现象的成因与解决方案。

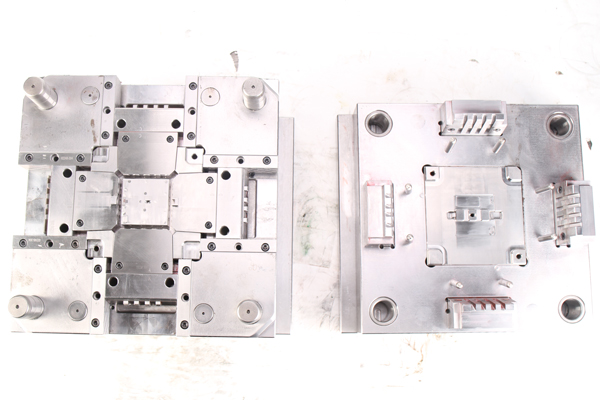

一、模具结构缺陷：滑动隐患的先天基因

1.1 刚性不足的致命弱点

医疗模具常需承受1200-1500kg/cm²的注射压力，若动模板采用A3钢等低强度材料，或厚度设计不足，在保压阶段极易发生挠曲变形。某心脏支架模具因动模板厚度仅设计为标准值的70%，导致模板下弯量达0.3mm，引发滑块定位销断裂。解决方案需采用预硬化模具钢，并设置支撑柱将模板有效承载面积提升40%。

1.2 定位系统失效

滑块定位结构是确保成型精度的核心部件。某胰岛素注射笔模具采用直径6mm的定位销，在连续生产5000模次后出现0.05mm的间隙，导致侧孔位置偏移0.2mm。改进方案包括：采用H7/g6配合的锥度定位销，表面镀硬铬处理使硬度达HRC58-62；在滑块两侧增设液压锁紧装置，将定位重复精度控制在±0.01mm以内。

1.3 导轨系统磨损

滑块与导轨的配合间隙直接影响运动稳定性。某透析器端盖模具因导轨直线度偏差达0.03mm，导致滑块在运动中产生0.15mm的侧向位移。通过采用滚珠导轨替代传统T型导轨，配合间隙从0.05mm缩小至0.01mm，使滑块运动重复精度提升3倍。

二、材料特性冲突：滑动摩擦的隐形推手

2.1 润滑剂的双刃剑效应

医疗级润滑剂需同时满足生物相容性和润滑性能要求。某骨钉模具使用含二硫化钼的润滑脂，虽降低摩擦系数至0.05，但残留物导致产品表面出现网状裂纹。改用聚四氟乙烯（PTFE）涂层后，摩擦系数维持在0.08-0.12，且通过ISO 10993生物相容性测试。

2.2 材料热膨胀失配

PC/ABS合金与模具钢的热膨胀系数差异达3×10⁻⁵/℃，在80℃模具温度下，型芯与型腔的间隙变化量可达0.02mm。某呼吸面罩模具通过采用因瓦合金（热膨胀系数1.5×10⁻⁶/℃）制作型芯，将热变形量控制在0.003mm以内。

2.3 塑料流动性失控

高流动性材料（MFR>30g/10min）易在滑块间隙处产生飞边。某输液器模具采用PP材料时，因流道设计不合理导致熔体在滑块分型面处产生0.08mm的飞边。通过优化流道尺寸（直径从8mm缩小至6mm）和增加冷料井，将飞边厚度控制在0.02mm以内。

三、工艺参数失控：滑动变形的动态诱因

3.1 注射速度的临界效应

在某人工关节模具试验中，当注射速度从80mm/s提升至120mm/s时，滑块所受侧向力从1.2kN骤增至2.5kN，导致定位销弯曲。通过采用多级注射控制：第一段以60mm/s填充流道，第二段以100mm/s填充型腔，使侧向力峰值降低40%。

3.2 保压时间的双刃剑

过长的保压时间（>15s）会使模具持续承受高压，某血管支架模具因此产生0.05mm的弹性变形。采用变压保压技术：前5s保持120MPa压力，后10s逐步降至80MPa，在保证产品密实度的同时，将模具变形量控制在0.02mm以内。

3.3 模具温度的黄金区间

模具温度对滑动摩擦的影响呈非线性关系。某透析膜模具在温度从60℃升至80℃时，滑块运动阻力从180N降至120N，但超过90℃后因润滑剂失效导致阻力回升至250N。通过安装模温机实现±1℃的精准控制，使运动阻力稳定在150±10N。

四、系统性解决方案：从被动维修到主动预防

4.1 数字化模拟验证

采用Moldflow软件进行模流分析，某心脏起搏器外壳模具通过优化浇口位置（从侧浇口改为点浇口），使滑块所受不平衡力从3.2kN降至1.8kN。配合CAE结构分析，将模板厚度从45mm优化至55mm，刚度提升35%。

4.2 智能监测系统

在某高端注射器模具中集成压力传感器和位移传感器，实时监测滑块运动状态。当侧向力超过2kN或位移偏差超过0.03mm时，系统自动触发报警并暂停生产，将模具故障率从12%降至2%以下。

4.3 预防性维护体系

建立基于设备运行数据的维护模型，某采血管模具通过分析5000模次的生产数据，发现滑块导轨磨损量与生产模次呈指数关系。制定每2000模次进行激光干涉仪检测、每5000模次更换导轨的维护策略，使模具使用寿命从8万模次延长至15万模次。

结语：滑动控制的医疗级标准

医疗塑胶模具的滑动控制已从传统的经验维修转向精密工程范畴。通过结构优化、材料创新、工艺精准控制及智能监测的协同作用，可将滑动偏差控制在±0.005mm以内，满足FDA对医疗植入物"零缺陷"的质量要求。未来，随着纳米涂层技术和数字孪生技术的应用，医疗模具的滑动控制将进入亚微米级时代，为高端医疗器械的国产化突破提供关键支撑。
