在医疗设备精密制造领域，注塑压力作为核心工艺参数，直接影响着导管接头、植入物外壳等高精度医疗塑料件的成型质量。本文将从压力传递机制、工艺控制逻辑及医疗场景的特殊需求三个维度，系统解析注塑压力在医疗注塑中的关键作用。

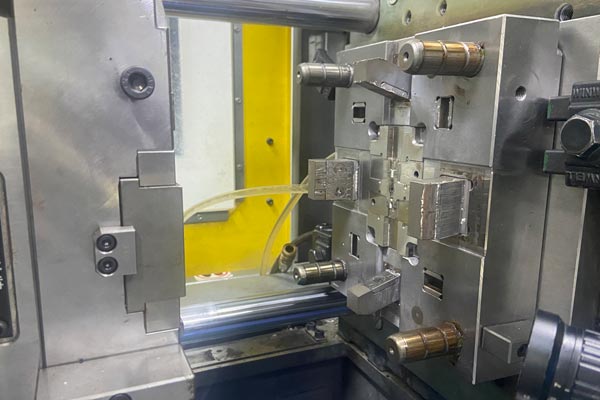

注塑压力本质上是注塑机液压系统通过螺杆将机械能转化为熔体流动动能的压强（单位：MPa）。其物理公式为：
其中，为系统油压，与分别为油缸活塞面积和螺杆截面积。由于油缸面积通常远大于螺杆面积，系统油压（如140-160 bar）可被放大至2000 bar以上的注射压力，形成"压力放大效应"。
填充阶段：注射压力作为"初始推力"，需克服熔体从料筒经主流道、分流道至型腔的全程阻力。此时压力曲线应平稳上升，异常峰值可能预示浇口堵塞或排气不畅。
保压阶段：压力切换为"主动控制变量"，通过维持型腔压力补偿熔体冷却收缩。保压压力通常为注射压力的50%-65%，过高会导致内应力积聚，过低则引发缩痕。
型腔压力是直接作用于制品的压强，其数值取决于材料粘度与模具阻力：
低粘度材料（如PE）：型腔压力10-20 MPa，适合制造输液袋等简单制品。
中粘度材料（如ABS）：型腔压力30-50 MPa，用于注射泵外壳等需表面精度的部件。
高粘度材料（如PC）：型腔压力需60-70 MPa，确保心脏支架等微型件的透明度与力学性能。
医疗注塑普遍采用三级压力控制：
一级注射压力（填充阶段）：以速度主导，通过实时调整液压压力克服流动阻力。例如，注射PC材料时，初始压力可达180-250 MPa以突破高粘度阻力。
二级保压压力（补偿阶段）：压力降至注射压力的60%-70%，持续补充熔体。如生产一次性注射器时，保压压力需精确控制在80-100 MPa以避免飞边。
三级背压控制（塑化阶段）：通过螺杆反转产生0.5-2 MPa背压，确保色母均匀分散，防止医疗级材料降解。
材料特性适配：PE材料因熔体粘度对温度敏感，可采用70-100 MPa低压注射；而PPO等高粘度材料需140-180 MPa高压确保填充。
模具结构补偿：对于深筋位、薄壁结构（如内窥镜镜头座），需通过压力梯度控制：浇口附近压力提高20%，远端压力降低15%，以平衡收缩均匀性。
工艺窗口优化：在保证制品密度（≥0.98 g/cm³）的前提下，采用"高温低压"策略（熔体温度提高10℃，注射压力降低15%），可延长模具寿命30%以上。
医疗级PPSU（聚苯砜）材料在280-320℃高温下注射时，压力超过120 MPa会导致分子链断裂，产生潜在毒性物质。因此需采用分段加压：
初始填充：80 MPa快速充模
中段保压：60 MPa维持流动
末端压实：40 MPa消除气泡
生产直径0.5mm的微导管接头时，需采用：
超高压注射：250-300 MPa确保熔体填充微米级流道
脉冲保压：以0.1秒为周期交替施加120 MPa与80 MPa压力，消除熔接痕
真空辅助：在保压阶段抽真空至-0.08 MPa，减少困气缺陷
注射器护帽生产需满足：
低压成型：注射压力≤60 MPa防止护帽变形
快速保压：0.3秒内完成压力切换，避免材料过热降解
残余应力控制：保压后立即进行80℃退火处理，将内应力降低至≤3 MPa
理想状态：实际压力为设定值的50%-80%，如设定200 MPa时，实际压力应稳定在100-160 MPa。
异常处理：
实际压力持续接近设定值：检查熔体温度是否过低（需提高10-15℃）或浇口尺寸是否偏小（需扩大20%）。
实际压力波动超过15%：排查止逆环磨损（导致熔胶回流）或热流道温度不稳定（温差需控制在±2℃内）。
FDA 21 CFR 820.70(i)规定，医疗注塑设备需具备：
压力传感器精度：±0.5% FS（满量程）
数据记录功能：每0.1秒记录一次压力值，存储周期≥5年
报警阈值设置：当实际压力偏离设定值±10%时，立即触发停机
随着医疗设备微型化发展，智能压力控制技术成为关键：
AI压力预测：通过机器学习分析历史数据，提前0.5秒预测压力波动
闭环伺服控制：采用电动注塑机，实现压力控制精度±0.1 MPa
多材料共注：在生产组合式医疗器件时，动态调整两种材料的注射压力比（如PE:PC=1:1.5）
在医疗注塑领域，注塑压力的控制已从经验驱动转向数据驱动。通过精准解析压力传递机制、建立分级控制体系、适配医疗材料特性，并结合智能监控技术，可实现从毫米级导管到微米级植入物的高质量成型。未来，随着4D打印等增材制造技术与传统注塑的融合，压力控制将迈向更微观、更智能的新阶段。
上一篇：医疗注塑产品强度提升策略
首页
