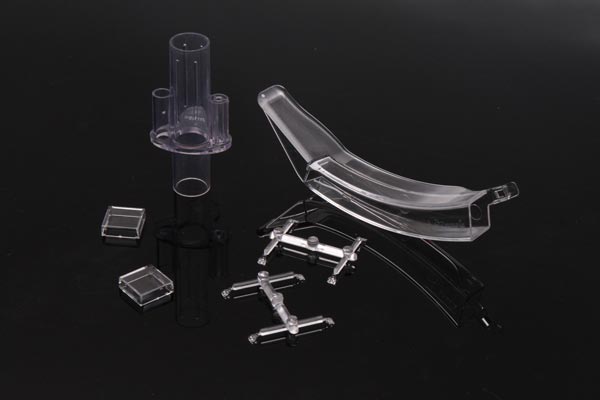

医疗注塑作为医疗器械制造的核心工艺，通过将医疗级塑料在高温高压下注入精密模具，实现高精度、批量化的部件生产。其流程涵盖原料处理、模具设计、注塑成型、质量检测四大核心环节，每个步骤均需满足医疗行业对生物相容性、洁净度及功能性的严苛要求。
医疗注塑的原料选择是产品安全性的第一道防线。常用材料包括：
聚碳酸酯（PC）：用于注射器、IV连接器，兼具透明性与抗冲击性；
聚醚醚酮（PEEK）：用于骨科植入物，耐高温且强度媲美金属；
液态硅胶（LSR）：用于导管、密封件，提供柔软触感与化学稳定性；
热塑性弹性体（TPE）：用于手术器械握把，实现橡胶般柔韧性与耐疲劳性。
关键控制点：
供应商资质核查：需通过ISO 10993生物相容性认证，提供FDA 510(k)或NMPA注册文件；
批次检测：每批次原料需检测分子量分布（波动≤5%）、金属杂质粒径（<10μm）；
预处理：原料需在20±2℃恒温仓库储存，拆包后8小时内投入使用，并通过干燥机去除水分（露点≤-40℃）。
医疗模具的设计需兼顾结构复杂性与生产稳定性，典型案例包括：
心脏支架导管模具：流道长度与壁厚比值控制在80:1，确保熔料均匀填充0.3mm薄壁结构；
手术刀手柄模具：采用滑块/斜顶脱模机构，实现金属刀尖与塑料手柄的一体化成型；
多腔模设计：通过CAE软件优化型腔压力差（≤5MPa），单模次可同时生产8个血细胞分析仪组件。
技术突破：
材料选择：模具钢选用S136不锈钢或SKD61（氮化后硬度HRC 50-55），表面镀硬铬或类金刚石涂层（DLC），耐磨性提升3倍；
精度控制：采用五轴联动加工中心，定位精度±0.001mm，配合三坐标测量仪与CT扫描校准；
洁净适配：模具型腔需通过氦质谱检漏测试（漏率≤1×10⁻⁹ Pa·m³/s），每5000模次进行超声波清洗。
以德国克劳斯玛菲全电动注塑机为例，其工艺参数控制如下：
| 阶段 | 关键参数 |
|---|---|
| 塑化 | 螺杆转速80-120rpm，背压5-15MPa，料筒温度根据材料设定（PC：280-320℃，PEEK：380-420℃） |
| 注射 | 注射压力60-120MPa，速度30-50mm/s（薄壁件）或10-20mm/s（厚壁件），保压时间按壁厚1:1计算 |
| 冷却 | 模温机精准控温（PC：80-100℃，LSR：150-180℃），冷却时间占周期60%-70% |
| 脱模 | 顶出力根据产品肉厚调整（0.5mm厚件需500-800N），设置3°-5°脱模斜度防止应力变形 |
创新工艺：
气体辅助注射成型：在导管消融工具生产中，通过氮气通道施加压力，消除缩痕并减轻重量20%；
嵌件注塑：将不锈钢针头预置入模具，实现穿刺针的一体化成型，减少组装工序40%；
二次注塑：在超声探头外壳上包覆TPE软胶，提升握持舒适度与防滑性能。
医疗注塑件需通过三级检测体系：
首件检测：使用三坐标测量仪（CMM）检测关键尺寸（公差±0.01mm），形位公差覆盖率100%；
在线检测：高速视觉系统每秒捕捉2000帧图像，识别0.1mm²熔接痕、气孔等缺陷；
终检：
物理性能测试：拉伸强度、弯曲模量、冲击韧性等需符合ASTM标准；
生物安全性测试：通过细胞毒性（MTT法）、致敏性（皮肤斑贴试验）等12项检测；
灭菌验证：环氧乙烷、伽马射线或湿热灭菌后，无菌保证水平（SAL）需达10⁻⁶。
追溯系统：每个部件通过激光打标或二维码标记生产批次、模具编号、操作人员等信息，数据实时上传至MES系统，形成包含150项参数的电子档案，满足FDA 21 CFR Part 11合规要求。
AI优化：通过机器学习分析历史生产数据，自动调整注射速度、保压时间等参数，将不良率从0.5%降至0.1%；
数字孪生：在虚拟环境中模拟注塑过程，提前预测翘曲变形、填充不足等问题，缩短模具开发周期30%；
可持续材料：推广生物基聚碳酸酯、可降解PLA等环保材料，减少医疗废弃物对环境的影响。
医疗注塑的精密化与智能化发展，不仅推动了心脏支架、人工关节等高端医疗器械的国产化突破，更通过全流程质量控制体系，为全球患者提供安全、可靠的医疗解决方案。随着材料科学与数字技术的深度融合，这一传统工艺正焕发出新的生命力。
