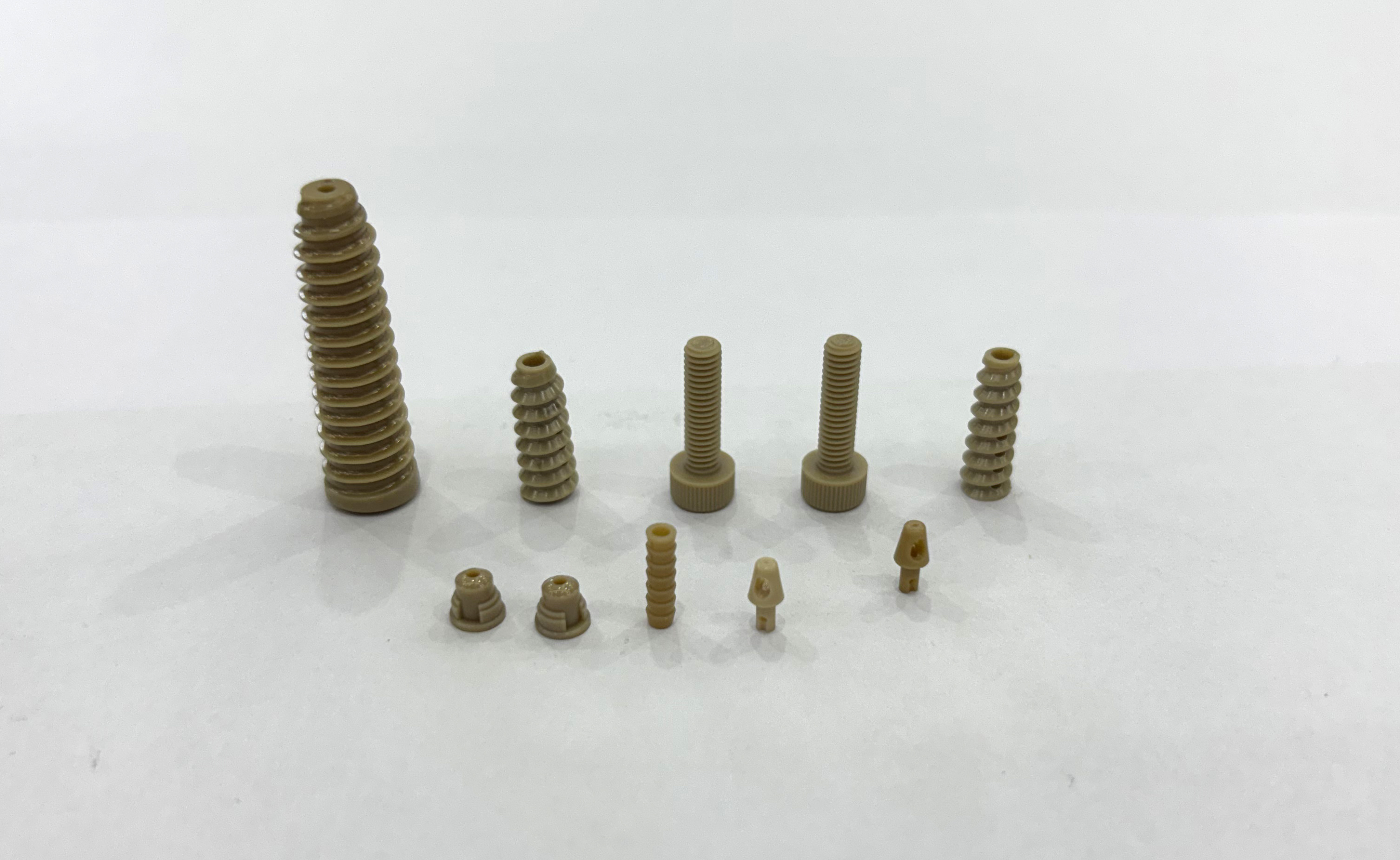

在植入物、微创手术器械及高精度诊断设备领域，聚醚醚酮（PEEK） 与 聚碳酸酯（PC） 是最具代表性的医疗级高分子材料。

然而，医疗终端对尺寸公差（通常达 ±0.01 mm 甚至微米级）和污染控制有极其严苛的要求，加上医疗级 PEEK 原材料价格昂

贵（每公斤高达数千元人民币），使得试模与废品成本极为高昂。

在 ISO Class 7/8 洁净室环境下进行高精度注塑，不仅要解决环境微粒控制问题，更要克服极高加工温度下的模具热膨胀、流动

各向异性与收缩率补偿难题。

一、 PEEK 与 PC 的物理特性与注塑行为对比

两种材料在分子结构上的根本差异（半结晶态 vs. 无定形态），决定了它们在充模、冷却和收缩行为上的巨大不同：

• PEEK 的结晶收缩机制：PEEK 在冷却过程中，高分子链段会从无序态重新排布形成晶区。结晶过程伴随着剧烈的体积收缩。

若模温低于 150°C，表面急冷会导致“伪结晶”或结晶度不足，不仅尺寸不稳定，还会丧失应有的耐化学性与机械强度。

• PC 的各向同性收缩机制：PC 没有结晶体积收缩，其收缩主要源于热胀冷缩和分子链取向松弛。由于收缩率低且均匀，

PC 的尺寸控制难度主要集中在降低残余内应力与维持光学/透明度质量上。

二、 洁净室环境对高精度成型的特殊约束

在 ISO Class 7（万级）或 ISO Class 8 洁净室内成型，传统注塑工艺面临三大挑战：

1. 设备零油污与微粒控制： 必须采用全电动注塑机（All-Electric IMM）。电动伺服驱动消除了液压油泄露与油雾飞溅风险，且保压

切换响应时间可达毫秒级，开合模重复位置精度控制在 ±0.01 mm 以内。

2. 高热负荷与洁净室层流干扰： PEEK 模具需持续维持 160°C–200°C 高温，这会在模具上方产生强烈的热对流，破坏洁净室的垂直层

流气流（Laminar Flow），导致环境微粒卷入。因此，模具四周需加装高隔热性能的陶瓷/复合隔热板（导热系数 < 0.2 W/m·K），减少向机架和环境的热辐射。

3. 模具气孔与防烧焦排气： PEEK 在 380°C 熔体温度下易产生微量气体，在洁净室闭环环境中，排气槽深度控制极严

(通常为 0.005 – 0.01 mm）。排气不良易造成困气烧焦，而排气过大则引发飞边。

三、 收缩率精准补偿与模具设计策略

对于高精度 PEEK 植入物（如脊柱融合器、颅骨修复板）或 PC 医疗注射器芯杆，单纯依靠材料厂商提供的平均收缩率（如 1.3%）

进行 3D 放样必然导致尺寸超差。

1. 各向异性收缩率（Anisotropic Shrinkage）的 CAD 差异化放样

PEEK 在剪切流动方向（Flow Direction, S∥）与垂直流动方向（Cross-Flow Direction, S⊥）的收缩率存在显著差异：

S⊥ ≈ (1.15 ～ 1.30) × S∥

• 补偿策略：在模具设计阶段，基于 Moldflow 数值模拟得到的流动场方向，在 CAD 型腔建模时设置非均匀缩水率矩阵

（非各向同性缩放 Sx ≠ Sy ≠ Sz），而非简单使用单一放样系数。

2. 浇口封口时间（Gate Freeze Time）与保压曲线优化

保压阶段是决定补缩量和控制体积收缩的关键。

• PEEK 的多段保压：由于 PEEK 冷却固化极快，保压压力应从高压（补充型腔初期体积收缩）向中低压渐进过渡，

防止浇口附近产生过高的残余应力。

• 浇口设计：采用热流道转冷浇口（Valve Gate / Direct Sprue），确保浇口截面足够大，延长封口时间，

使用户能够通过调整保压时间对关键尺寸进行“微调”。

3. 随形冷却（Conformal Cooling）与精密温控

模温分布不均是导致 PEEK 结晶度不一致及页雾扭曲（Warpage）的主因。

• 采用金属 3D 打印（SLM）随形冷却水路，使冷却介质（高温导热油）距离型腔表面距离保持恒定，将型腔温差控制在 ±1°C 以内。

• 确保 PEEK 在整个壁厚方向上的结晶速率一致，从根本上抑制因结晶梯度引起的弯曲变形。

四、 后处理：PEEK 退火（Annealing）工艺对尺寸的二次调控

即使在注塑阶段实现了高精度控制，PEEK 制件内部仍可能存有未完全释放的内应力和未完全结晶的区域。

PEEK 医疗件退火标准流程：

1. 升温阶段：以 10°C/h – 20°C/h 的速率升温至 190°C – 200°C（略高于 Tg）；

2. 保温阶段：按壁厚每毫米保温 1 小时（确保分子链充分重排与残余应力释放）；

3. 降温阶段：以 < 10°C/h 缓慢冷却至 120°C 以下出炉。

注意：退火过程会引发约 0.1% – 0.3% 的二次结晶收缩。在计算模具初始尺寸时，必须将“注塑收缩率”与“退火二次收缩率”

叠加计入最终的补偿模型中。

总结

在洁净室环境中成型医疗级 PEEK 与 PC，关键在于将材料的分子热力学行为转化为精细化的工程控制参数：

• 对 PC 而言，核心是低应力填充与高光洁度模面防护；

• 对 PEEK 而言，核心是极高且均匀的模温控制、各向异性收缩的 CAD 前置补偿以及严格的退火工艺管理。

通过“全电动注塑机 + 随形冷却热流道模具 + Moldflow 各向异性模拟 + 洁净室高隔热保护”的组合策略，可以在不牺牲洁净度的前提下，将医疗高分子零件的良品率与尺寸稳定性提升至极高水平。
