一、什么是液态硅胶成型设计与模具？

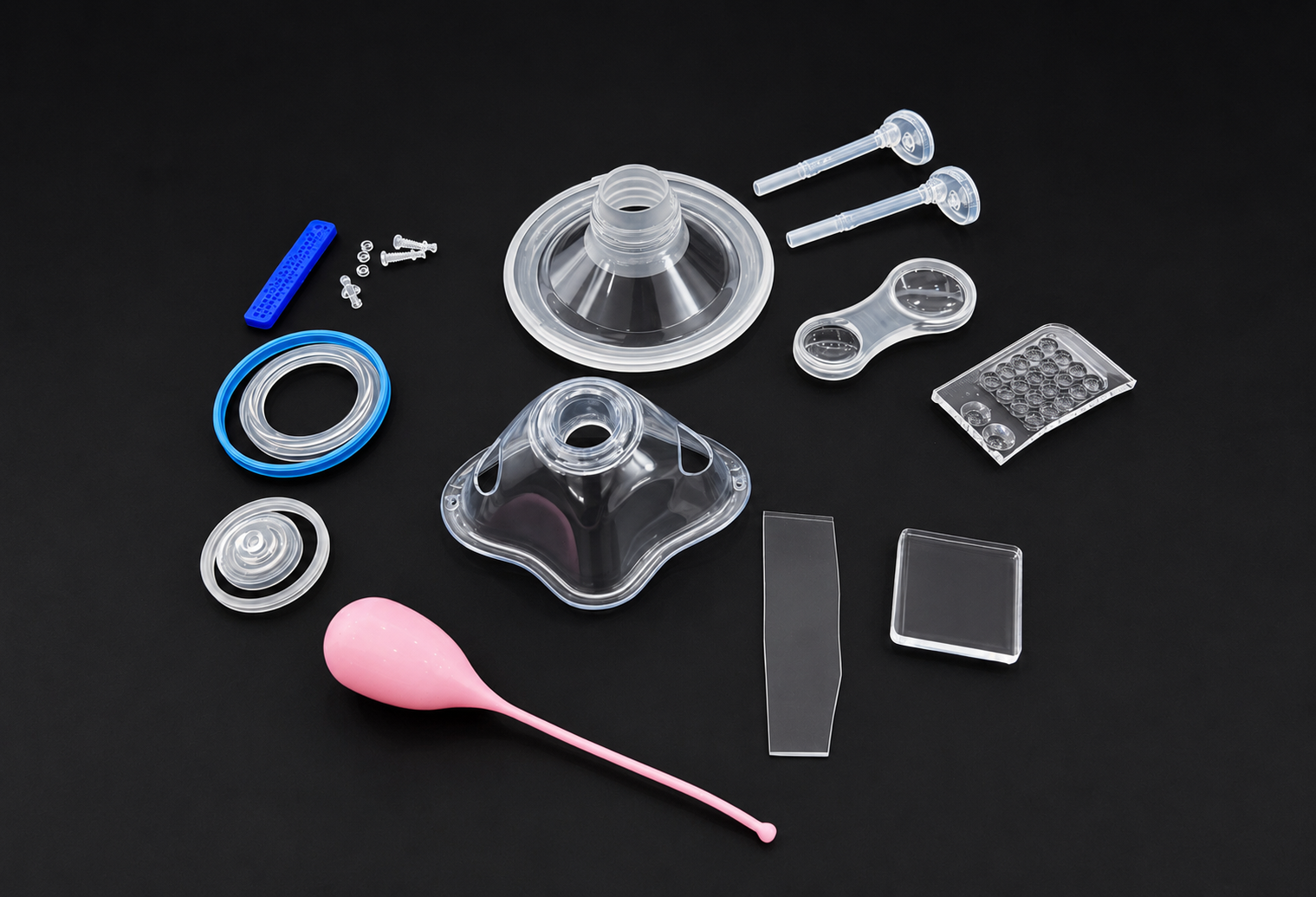

液态硅橡胶（LSR）广泛应用于医疗器械、密封件、阀门、可穿戴产品、汽车零部件和消费电子产品。这主要得益于其良好的柔韧性、耐高低温性能、化学稳定性以及长期使用寿命。

但是，要生产高质量的 LSR 产品，并不是简单地制作一套硅胶模具即可。液态硅胶成型设计与模具设计需要综合考虑材料流动、排气、分型线、进胶位置、模具温度、收缩率以及脱模等因素。

合理的 LSR 模具设计可以帮助企业获得稳定的产品尺寸，减少飞边和困气，缩短成型周期，并提高批量生产的一致性。

相反，如果模具设计不合理，可能出现飞边、缺胶、困气、尺寸偏差以及脱模困难等问题。

因此，对于产品研发、工程师和采购人员来说，在量产前了解产品设计与 LSR 模具之间的关系非常重要。

二、LSR 注塑设计的关键因素

1. 产品结构设计

LSR 可以成型复杂结构，但过薄的壁厚、尖锐的转角、深腔以及壁厚不均，都可能增加充模和脱模难度。

在产品设计阶段，应重点考虑：

l 尽量保持合理且均匀的壁厚

l 根据产品结构设置合理的脱模角

l 避免过于尖锐的转角

l 减少不必要的倒扣结构

l 合理设计密封区域和功能结构

越早进行这些设计优化，后续模具开发的风险就越低。

2. 分型线设计

分型线决定模具两个部分在哪里进行分离。

对于液态硅胶成型来说，如果分型线设计不合理，可能在产品表面产生明显的合模线或过多飞边。

因此，分型线最好避开关键密封面和重要外观面。

3. 进胶与流道设计

LSR 通常采用冷流道等受控供料方式进行注塑。

进胶位置会直接影响：

l 材料填充

l 空气排出

l 熔接线

l 产品外观

l 成型稳定性

对于复杂结构的 LSR 产品，可以在开模前通过模流分析评估材料的流动和填充情况，从而提前发现潜在问题。

三、如何设计液态硅胶模具？

第一步：审核产品设计

在正式制作模具之前，模具制造商应对产品 3D 模型和 2D 图纸进行详细评审。

重点确认：

· 使用什么 LSR 材料和硬度？

· 产品尺寸公差是多少？

· 产品是否用于医疗领域？

· 是否有外观要求？

· 是否需要自动脱模？

· 是否需要嵌件或二次组装？

通过前期 DFM 分析，可以在模具制造之前发现潜在风险。

第二步：优化模具结构

精密 LSR 模具通常需要重点控制：

· 型腔尺寸

· 模具定位精度

· 分型面

· 排气结构

· 进胶和流道

· 脱模结构

· 模具温控系统

对于大批量生产的产品，还需要从一开始考虑自动化生产和长期稳定性。

第三步：控制飞边与排气

飞边是 LSR 注塑中最常见的挑战之一。

由于液态硅胶具有较低的黏度，如果模具合模区域存在过大的间隙，材料就可能进入不应该进入的区域，从而形成飞边。

因此，需要通过高精度加工、合理的模具间隙以及精确的封胶结构来控制飞边。

与此同时，模具必须具备合理的排气设计，使型腔中的空气能够顺利排出。

排气不足可能导致：

· 困气

· 缺胶

· 烧焦

· 产品表面缺陷

因此，LSR 模具设计需要在充分排气与控制飞边之间取得平衡。

第四步：进行模具验证

在正式量产之前，应通过试模对模具和工艺进行验证。

重点检查：

· 产品填充效果

· 飞边情况

· 产品尺寸

· 表面质量

· 脱模效果

· 成型周期

· 材料损耗

对于医疗器械等高要求产品，还需要根据项目要求，将模具验证、工艺验证以及质量体系要求纳入整体生产流程。

四、常见 LSR 模具问题及解决方法

需要注意的是，很多 LSR 注塑缺陷并不完全是注塑机或工艺参数造成的，模具设计本身往往也是重要因素。

五、液态硅胶成型与传统塑料注塑的区别

虽然 LSR 注塑和传统热塑性塑料注塑都涉及模具、进胶、排气和成型等基本概念，但两者的模具设计要求存在明显差异。

因此，不能简单地按照传统塑料模具的设计思路来制作 LSR 模具。

六、如何降低 LSR 模具成本？

最便宜的模具，并不一定是整体生产成本最低的方案。

更合理的方式是综合考虑整个产品生命周期的生产成本，包括：

· 模具成本

· 成型周期

· 材料消耗

· 不良率

· 模具维护

· 自动化程度

· 预计生产数量

例如，一套精度更高的模具可能初始成本较高，但可以在长期生产过程中减少飞边、废品、人工修边和模具维护。

对于大批量 LSR 产品来说，模具的长期稳定性往往比单纯追求低模具报价更加重要。

总结

成功的液态硅胶成型设计与模具开发并不只是制作一套模具，而是从产品设计开始，一直延伸到模具工程、材料选择、注塑工艺开发以及产品验证。

重点需要控制的因素包括：

产品结构 → 分型线 → 进胶 → 排气 → 飞边 → 脱模 → 模具精度

对于复杂或大批量生产的 LSR 产品，在产品开发早期就与专业液态硅胶注塑制造商进行 DFM 评审，可以有效降低模具开发风险。

对于医疗、汽车、消费电子以及精密硅胶产品，合理的 LSR 模具设计能够帮助企业实现更高的产品质量、更低的不良率、更短的成型周期以及更加稳定的批量生产。

FAQ：液态硅胶成型常见问题

什么是液态硅胶成型设计与模具？

它是指围绕 LSR 产品进行产品结构、模具结构、进胶、流道、排气、分型线以及脱模等方面的设计，以确保液态硅胶产品能够稳定生产。

LSR 模具与普通塑料注塑模具有哪些区别？

LSR 黏度较低，因此对模具封胶、排气、材料流动和温度控制的要求更高，其中飞边控制尤其重要。

如何减少 LSR 注塑中的飞边？

可以通过提高模具封胶精度、控制模具间隙、优化分型线以及保证模具定位精度和维护状态来减少飞边。

LSR 适合用于医疗产品吗？

可以。LSR 广泛应用于医疗和健康领域。具体项目需要根据产品用途选择合适的硅胶材料、生产环境、验证流程以及相关法规要求。

LSR 模具设计应该什么时候开始？

最好在产品开发早期就开始考虑模具设计。在最终确定产品结构之前进行 DFM 分析，可以提前发现壁厚、尺寸、公差、进胶、排气和脱模等潜在问题。
