在生产精密医疗零件、汽车密封件或食品级产品时，液态硅胶（LSR）加工常让人头疼：困气、飞边严重、表面粘连或固化不完全。一旦产品尺寸超差或出现缺陷，不仅生产周期拉长，废品率也会急剧上升，造成高昂的成本浪费。

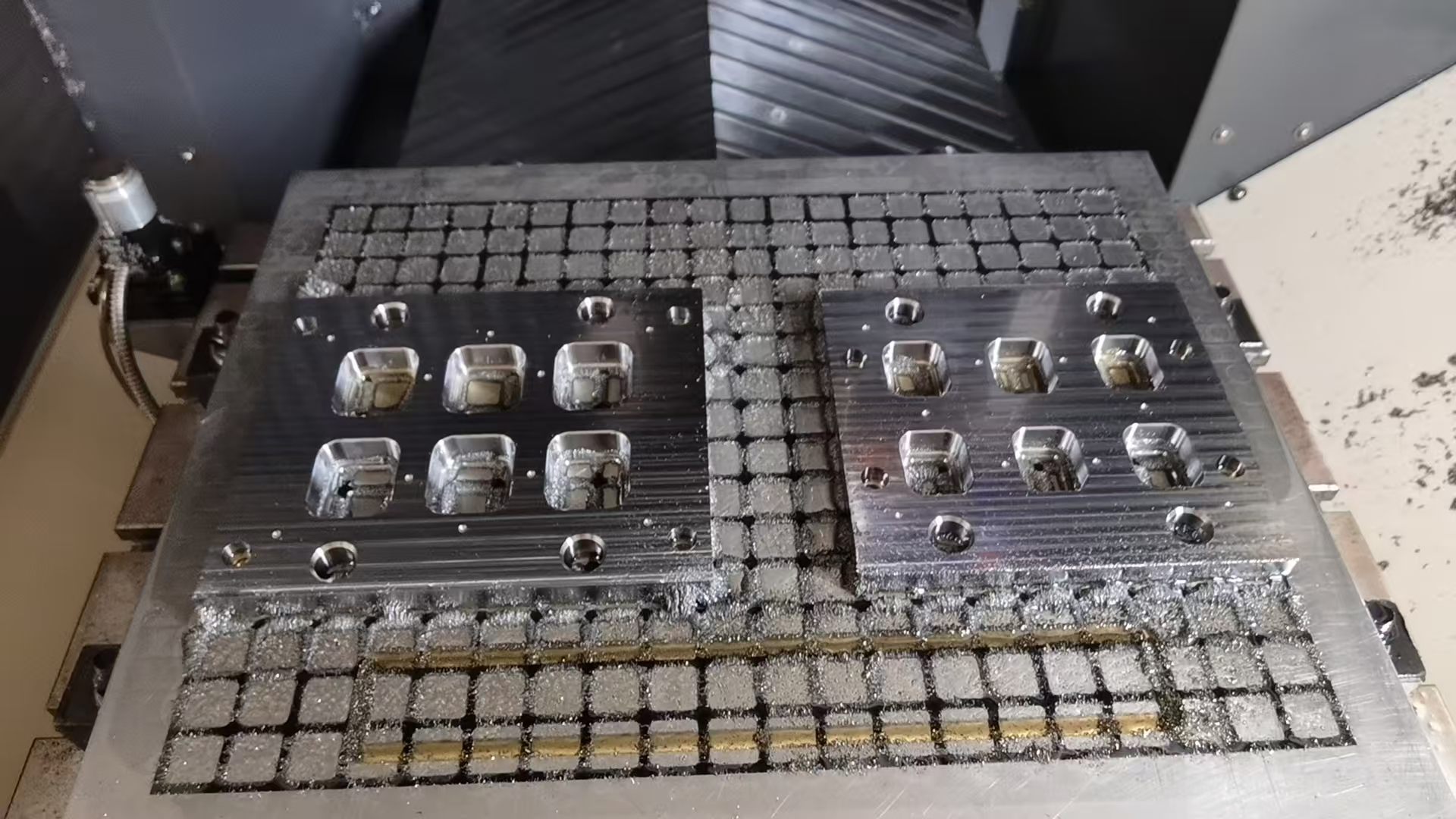

问题的根本原因在于液态硅胶（LSR）独特的物理特性。与“加热熔化、冷却凝固”的传统热塑性塑料相反，LSR是以双组份液态存在的胶料，温度越高，固化越快。掌握液态硅胶注塑成型工艺，需要逆向的温度控制思维、精密的计量泵送设备以及极高的模具密封精度。
理解LSR在模腔内的流动、混合与硫化规律，能让你在开模之前就避开绝大多数生产陷阱。
精准计量与混合： 将组份A（含铂催化剂）与组份B（含交联剂与抑制剂）按照严格的 1:1 比例泵送，并通过静态混合器充分打匀。
冷流道高压注射： 混合均匀的液态胶料进入保持低温（15°C–20°C，防止提前固化）的料筒中，再由高精度注射单元快速推入加热的模具型腔。
模腔热固化（硫化）： 模具维持在 170°C–210°C 的高温，热能触发不可逆的化学交联反应，使胶料在数秒内迅速固化成型。
自动化脱模： 得益于LSR优异的抗撕裂性与柔韧性，成型后的硅胶件可通过顶出板、吹气或机械手轻松脱模。
工艺参数 | 热塑性塑料注塑 | 液态硅胶（LSR）注塑 |
进料状态 | 固体颗粒（需加热熔化） | 双组份液体（常温混合） |
料筒温度 | 加热状态（200°C – 350°C） | 冷却状态（15°C – 20°C） |
模具温度 | 冷却状态（20°C – 90°C） | 加热状态（170°C – 210°C） |
飞边风险 | 中等 | 极高（粘度极低，配合间隙需 < 0.005 mm） |
分型线飞边（毛刺）： LSR极低黏度易渗入微小间隙。应降低峰值注射压力，并将模具分型线配合公差控制在 5 微米以内。
产品发粘 / 固化不完全： 多由模具温度不足或硫化物污染（如接触含硫手套）导致催化剂中毒。需提高模温，并严格隔离污染源。
困气与气泡： 高速注射时模腔空气无法排出。必须在注射前使用真空泵对模腔进行抽真空处理。
LSR注塑的平均成型周期是多少？
通常在 15 到 60 秒之间，具体取决于产品的最大壁厚和模具设定温度。
LSR可以与塑料或金属进行包胶（双色/过模注塑）吗？
可以。但基材塑料（如PA、PBT等）必须能承受LSR模具的高温固化过程。
为什么LSR模具必须配备抽真空系统？
因为LSR流动性极佳，模具排气槽极浅，抽真空能防止残留空气被压缩形成困气和烧焦。
搞定液态硅胶注塑成型工艺，核心在于：严格 1:1 混合、冷料筒与热模具的精密温控、以及微米级的模具密封。
如需了解更多硅胶制造的技术细节，欢迎参阅我们其他内容
下一篇：没有了
首页
