在医疗设备制造领域，注塑加工技术凭借其高精度、高效率与可批量生产的特性，成为制造医疗器械零部件的核心工艺。从精密的手术器械手柄到复杂的药品包装组件，医疗注塑加工的每一步都严格遵循行业标准，确保产品符合生物相容性、耐化学腐蚀及无菌要求。本文将深入解析医疗注塑加工的完整流程，揭示其背后的技术逻辑与质量控制要点。
医疗注塑加工的起点是产品设计与模具开发，这一阶段直接决定了产品的功能性与生产可行性。设计团队需根据医疗产品的具体需求，如尺寸精度、结构强度、生物相容性等，进行三维建模与结构优化。例如，手术器械手柄需设计防滑纹理与人体工学曲线，同时确保材料无毒、耐消毒液腐蚀；药品包装组件则需满足密封性要求，防止药物变质。
模具开发是设计的物理实现。模具设计需考虑材料流动性、收缩率及脱模斜度，避免产品出现缩水、毛边或变形。以液态硅胶（LSR）注塑为例，模具需采用高精度热油模温机控制温度，确保硫化反应均匀；分型面需设计精密排气槽，防止困气导致的产品缺陷。模具加工则依赖高精度CNC机床与电火花加工（EDM）技术，确保型芯、型腔的尺寸精度达到±0.01mm以内。
医疗注塑加工对原料的要求极为严苛。常用材料包括聚丙烯（PP）、聚碳酸酯（PC）、聚醚醚酮（PEEK）及液态硅胶（LSR）等，需具备高强度、耐高温、生物相容性及抗菌性能。例如，PEEK因其优异的耐辐射性与机械性能，常用于制造植入式医疗器械；LSR则因其柔软性与密封性，广泛应用于导管、密封圈等组件。
原料预处理是确保产品质量的关键步骤。塑料颗粒需经过干燥处理，去除水分以防止注塑时产生气泡；对于高温易水解的材料（如PC），干燥温度需控制在120-130℃，含水量低于0.02%。此外，原料还需进行颜色调配与除尘处理，确保产品外观一致且无杂质。
注塑成型是医疗注塑加工的核心环节，其过程可分为合模、填充、保压、冷却与脱模五个阶段。以立式注塑机为例，其上下开合模的方式更利于放置嵌件（如金属螺母、塑料管材），实现一体化成型。
合模与填充：模具闭合后，熔融塑料通过高压注入型腔。填充速度需根据产品结构调整：薄壁件需高速填充以减少冷却固化层厚度，避免熔接痕；厚壁件则需低速填充以防止缩水。例如，医疗管材的注塑需采用多段注射控制，初期高速填充主体，末端低速包覆嵌件，确保密封性。
保压与冷却：填充完成后，保压阶段持续施加压力以补偿塑料收缩，增加密度。保压时间需根据材料特性与产品厚度设定，直至浇口固化封口。冷却阶段则通过模具内的冷却水路实现，设计需确保温度均匀性（±5℃以内），防止产品翘曲变形。例如，LSR注塑的冷却时间需精确控制，避免硫化不足导致性能下降。
脱模与后处理：冷却固化后，产品通过顶针或脱料板脱模。医疗产品对脱模质量要求极高，需避免顶白、变形或划伤。脱模后，产品需进行去毛刺、清洗与表面处理（如喷漆、电镀），提升外观与功能性。例如，手术器械手柄需进行防滑纹理处理，增强握持稳定性。
医疗注塑加工的质量检测贯穿全流程，涵盖尺寸、外观、性能与生物相容性四大维度。尺寸检测采用三坐标测量机，确保产品符合设计公差；外观检测则通过人工目视与自动化光学检测（AOI）结合，排查飞边、缩水、熔接痕等缺陷；性能检测包括拉伸测试、耐化学腐蚀测试等，验证产品机械强度与耐久性；生物相容性测试则依据ISO 10993标准，确保材料无毒、无致敏性。

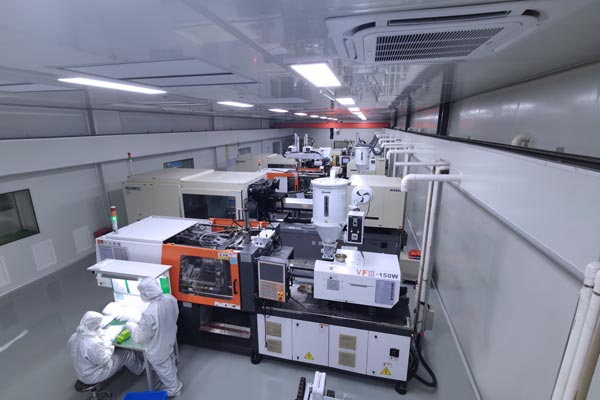

合格产品需在洁净车间进行包装，防止微生物污染。包装材料需具备防潮、防静电功能，确保产品在运输与储存过程中性能稳定。例如，一次性医疗器械的包装需满足无菌要求，采用双层密封设计，内层为医用透析纸，外层为复合膜。
以某品牌手术器械手柄为例，其注塑加工流程如下：
设计阶段：采用CAD软件进行三维建模，优化握持曲线与防滑纹理；模具设计采用热流道系统，减少材料浪费。
原料选择：选用医疗级PP材料，具备高强度与耐消毒液腐蚀性能；原料干燥温度控制在80-85℃，含水量低于0.1%。
注塑成型：采用立式注塑机，填充阶段分两段注射，初期高速填充主体，末端低速包覆金属嵌件；保压压力设定为120MPa，冷却时间15秒。
质量检测：尺寸检测公差控制在±0.05mm以内；外观检测采用AOI系统，排查熔接痕与飞边；性能测试包括1000次握持疲劳试验与72小时消毒液浸泡试验。
包装出货：在万级洁净车间进行包装，采用防静电袋与泡沫盒双重保护，确保产品无菌运输。
医疗注塑加工是一项融合材料科学、精密制造与质量控制的系统工程。从产品设计到模具开发，从原料选择到注塑成型，每一步都需严格遵循行业标准与工艺规范。随着医疗技术的不断进步，注塑加工技术正朝着更高精度、更高效率与更环保的方向发展，为医疗设备制造提供更强有力的支持。
