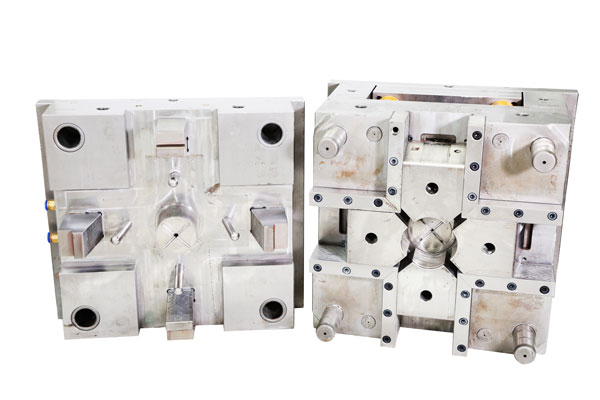

医疗模具作为精密制造领域的核心工具，其设计水平直接决定产品的质量、安全性与生产效率。在医疗器械需求激增的背景下，多腔模具技术通过“一模多腔”结构实现单次注塑成型多个产品，成为提升产能、降低成本的关键路径。然而，医疗模具的高精度、高洁净度及高可靠性要求，使得多腔设计面临流道平衡、冷却效率、材料兼容性等多重挑战。本文结合行业案例与技术原理，系统解析医疗多腔模具设计的核心要点。

一、流道系统：平衡流动与压力的核心博弈

1. 几何平衡与流变平衡的融合

多腔模具的流道设计需兼顾几何对称性与流变学原理。以“一模八腔”模具为例，传统H型平衡流道通过等路径布局实现自然平衡，但存在流道过长、压力损失大的缺陷。现代设计常采用流变学平衡，通过调整各级流道直径补偿压力差。例如，某电子连接器企业将主分流道直径从φ6mm增至φ8mm，并逐级递减（D1>D2>D3），配合Moldflow模拟优化分支角度，成功将产品重量差异从±1.2g降至±0.3g。

2. 热流道技术的深度应用

医疗模具对废料零容忍，热流道系统成为主流选择。开放式热流道结合潜伏式浇口，可消除主流道废料，缩短成型周期。某医疗包装企业采用双层流道板设计，通过流变平衡计算实现16腔模具的均匀填充，流道板厚度压缩50%，散热面积减少30%，注射温度降低10℃。

二、冷却系统：效率与精度的隐形推手

1. 随形冷却水路的创新

医疗模具对变形控制要求严苛，传统直通式水路难以满足需求。某汽车传感器外壳模具采用3D打印随形冷却水路，冷却效率提升40%，成型周期从25秒缩短至18秒，变形量降低60%。设计时需遵循以下原则：

• 独立回路：每个型腔配置独立冷却回路，避免“抢水”现象；

• 分区控温：高光区域单独控温，平衡收缩应力；

• 流速匹配：水路直径与流速需通过CFD模拟优化，确保热交换均匀。

2. 材料兼容性与耐腐蚀性

医疗模具常接触PVC、PEEK等腐蚀性材料，需选用S136、NAK80等耐腐蚀钢材，并采用镀硬铬或DLC涂层提升表面硬度。某针头模具通过紫铜电极加工鲁尔接头，配合0.01mm级火花间隙控制，将报废率从15%降至2%。

三、顶出系统：同步性与防粘模的终极挑战

1. 同步顶出设计

多腔模具的顶出同步性直接影响产品良率。某瓶盖模具通过以下措施实现八腔同步：

• 导向柱+平衡块：顶针板采用4组平衡导柱，公差控制在±0.015mm以内；

• 排气槽设计：顶针头部增加0.05mm深排气槽，避免真空吸附；

• 分段顶出：采用液压缸驱动的分段顶出机构，减少顶出力波动。

2. 防粘模与表面处理

医疗模具需满足高洁净度要求，表面粗糙度需达Ra0.2μm以下。某注射器活塞模具采用PIM（物理气相沉积）工艺，在型腔表面形成类金刚石涂层（DLC），摩擦系数降低60%，脱模力减少40%。

四、模块化与智能化：未来设计的演进方向

1. 模块化型腔组

通过标准化接口实现型腔快速更换，适应多品种生产。某导管模具采用“核心型腔+可替换镶件”结构，切换产品时仅需更换10%的模具部件，换模时间从8小时缩短至1.5小时。

2. AI辅助设计与物联网监控

AI算法可基于产品3D模型自动生成平衡流道方案，优化浇口位置与尺寸。某企业通过物联网系统实时监测模具温度、压力及顶出力，预测维护节点，将模具寿命延长至150万模次。

结语

医疗多腔模具设计是精密制造与系统工程的深度融合。从流道平衡到冷却效率，从顶出同步性到材料兼容性，每一个细节都需在效率、精度与成本之间寻求最优解。随着AI、3D打印及物联网技术的渗透，医疗模具设计正从“经验驱动”迈向“数据驱动”，为医疗器械的高质量生产提供更强支撑。未来，模块化、智能化与绿色化将成为多腔模具设计的核心趋势。
